Lignohobby Scheppach HM2
Scheppach HM2 е мал растер и дебелина што сè уште се користи широко. Оној во мојата работилница е изграден во 1984 година.
Описот за прилагодување на табелите за планирање во упатствата за работа е слаб.
Цитат:
„Ако табелите за планирање не се точно паралелни како резултат на неправилен транспорт, повторно поставете ги табелите за планирање: Поставете ја крутата маса за планирање 1 мм над телото на вратилото на планетата и паралелно со основната плоча.
Потоа, наместете го ексцентричното стегање. Доведете ја табелата за прилагодување за планирање во горната позиција (покажувачот до 0). По олабавување на завртките за прицврстување, табелата мора прецизно да се порамни со табелата за отстранување на отстранување. Како помош е препорачливо користење на линијар долг приближно 1 m. "
Не е прецизно дефинирано што е "основната плоча", ниту како може да се направи паралелно поставување. Фактот дека табелата за прифаќање понекогаш се нарекува „крута табела“, а друг пат како „отстранлива табела за планирање“ не придонесува за јасност.
Како и да е, што треба да се стори за да се прилагодат табелите брзо и лесно? Прво исклучете се од електричната мрежа!
Како прво, табелата за прифаќање мора да биде усогласена хоризонтално, и второ, неговата површина треба да биде скоро точно 1 мм над обемот на вратилото за нож (не ножевите!).

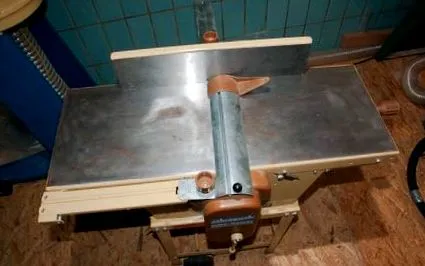

Хоризонталното порамнување е релативно лесно да се утврди дали оградата на машината има исправен долен раб. Отстранете го стоп, ставете го наопаку на работната маса и проверете со прав раб:
Ако повторно го ставите стоп на машината, дали може да се одреди едноставно со проверка, но подобро со мерачи на таблети, дали табелата за прифаќање е точно хоризонтално прилагодена? Ако не е така, мора да се прилагодите. Работи вака:

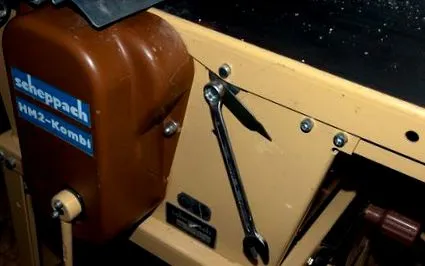

Користете клуч Ален од 5мм за да ја олабавите хексагоналната потпора и завртката Ален подолу. Потоа ја преместувате поддршката и повторно ја поправате. Носачите поблиску до вратилото за ножеви природно ја одредуваат висината на масата над вратилото за ножеви и затоа треба прво да се прилагодат.
Заменете го стопот и проверете дали масата е паралелна со долниот раб на стоп. Ако паралелизам не е точен, олабавете ја и наместете ја хексагоналната потпора на крајот од куќиштето.
Се разбира, мора да го проверите паралелизмот еднаш на погонската страна на табелата, а потоа на страната на запчаникот. За да го направите ова, извлечете ја стоп што е можно подалеку.
Ако табелата за прифаќање е исправена, можете да користите мерачи за регулирање и регулатор за да го проверите издаденоста над обемот на вратилото за нож. Ако ова не е точно, треба да се прилагодите соодветно.

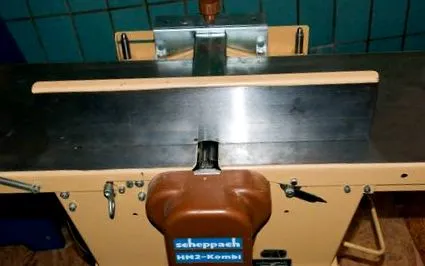

Ако табелата за отстранување е прилагодена според висината и е паралелна со долниот раб на стоп, тогаш масата за напојување е поместена нагоре толку далеку што нејзиниот раб покажувајќи кон вратилото за нож, го удира стопот на дното. Ова значи дека предниот раб е на иста висина со табелата за прифаќање.
Ако масата за напојување не е паралелна со табелата за отстранување, или страната свртена далеку од вратилото за нож ќе удри прво во стоп или, ако предниот раб на масата за напојување лежи наспроти стоп, закачете се. Тогаш мора да се прилагодиш.

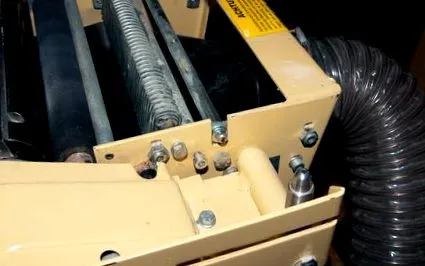

Олабавете ги завртките Ален прикажани погоре - тие се исто така поврзани со заградата од внатрешната страна на куќиштето. Се разбира, има идентичен пар на спротивната страна од машината. Предниот раб на масата за довод сега мора да се премести точно на долниот раб на стоп. Внимание: Не притискајте го стопот нагоре. Проверете со користење на мерач за такси на табелата за прифаќање! Потоа подигнете го другиот крај на плочата за напојување така што масата лежи наспроти стоп преку целата своја должина. Добро затегнете ги завртките на Ален!
Најдобар начин да проверите дали сè е правилно поставено е да користите мерач на таблети во четири точки: на двете маси до вратилото за нож и на крајот на стоп. Но, двапати - еднаш на страната на погонот и еднаш на страната на менувачот.
Проекцијата на табелите во нулта позиција над обемот на вратилото на ножот може да послужи како контрол. Ова секако треба да биде исто на двата краја на вратилото. Ако не е така, само прилагодувањето ќе помогне!
Со помош на дебеломер, наменет за мерење на длабочината на мелење во рутери, можете да ја измерите проекцијата на масите од една страна и да го проверите кругот на сечење на ножевите од друга страна.
Важно е машината за блокирање машини да се исклучи од електричната мрежа! - полека да се сврти назад со рака и цврсто да го притисне дебеломер од горе. Излезен нож ќе го подигне слајдот. Ако свртевте во правец на трчање, ножот ќе навлезе во слајдот.
