При дизајнирање на апликација, откако ќе се направи потребниот биланс на електрична енергија за сите потрошувачи според нивните типови, изворите на енергија се избираат за да ги исполнат барањата: максимална моќност истовремено за сите потрошувачи, плус резерва за работа во ограничени температури, безбедност, сигурност и континуитет на излишно напојување. Изворите мора да бидат робусни, ефикасни и компактни. Производителите на изворите мораат да достават листови за технички податоци, како и „Mean Well“, кои исто така содржат информации за карактеристиките на преоптоварување на напојувањата. Проверете ги параметрите „Преоптоварување“, дадени во делот „Заштита“ на листот со податоци.
Не претпоставувајте дека бидејќи моделот на напојување во дадена серија има постојано ограничување на струјата, сите други модели од истата серија исто така ќе имаат ограничување на постојаната струја. На пример, кај Mean Well, изворот 200W, SP-200-24, има постојано ограничување на струјата, додека изворот 240W, SP-240-24, има осцилирачки режим на ограничување, наречен икање. Силно препорачуваме внимателно да ги прочитате листовите со податоци при избор на напојување. Дури и некои од изворите кои имаат постојано ограничување на струјата да преоптоваруваат, имаат напојување - излезниот напон мора да биде поголем од 50%, во спротивно се враќа во режим на икање. На пример, и Mean Well HRP-75 и HRP-100 ја имаат оваа карактеристика.
Општо, при изборот на напојување, важно е да изберете еден со соодветен напон и струја за да ги поддржите барањата на системот. Типично, напојувањата се поврзани паралелно за да се зголеми нивото на струја/струја и исто така да се зголеми сигурноста на системот преку обезбедување на функција на вишок. Напојувањата се поврзани во серија за да се добијат повисоки напони потребни во системот.

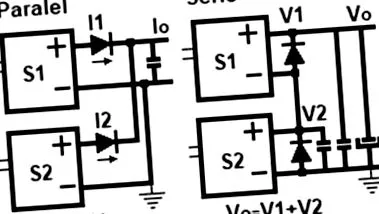

Паралелно поврзувањеДистрибуција на моќ. Напојувањето може паралелно да се поврзе заедно за да се зголеми излезната струја. За да се постигне ова, важно е излезните напони на двете напојувања да бидат во рамките од 25mV едни од други. Излезниот напон мора да се прилагоди на 50% од максималното оптоварување или на струја на оптоварување од 25% и повеќе, осигурувајќи дека и двата напојувања се независно прилагодени на истото ниво на струја.
ВНИМАВНО!: Ако едното напојување не успее, тогаш другото нема да може да го преземе целиот товар.
Извори со тековно споделување. Доколку изворите на напојување имаат функција „тековно споделување“, во зависност од потребното вистинско напојување, можеби ќе можете паралелно да поврзете повеќе од два извори. На пример, извори на MeanWell: SDR-960, TDR-960, PSP-600. Во каталогот Mean Well ќе ги најдете изворите што можат да работат паралелно: RSP-750, RSP-1000, RCP-1000, RSP-1500, RCP-1600, RSP-1600, RSP-2000, RCP-2000, RSP-2400, RSP- 3000, RST-5000, RST-10000, RCP-1U, RKP-CMU1, RKP-1U.

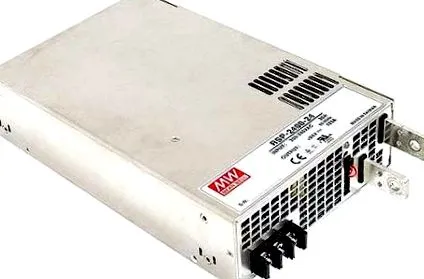

Серија RSP-3000 значи добро: 3000W извор на наизменична струја/DC, излез со варијанти 12, 24, 48VDC, влез 180… 264VAC, активен PFC, максимална ефикасност 91,5%, програмабилен излезен напон, поделба на струја 9000W (2 + 1), чувствителност на напон на оптоварување (далечинско сензор), далечинска контрола ON-OFF, сигнал за напојување во ред, заштита од краток спој, преоптоварување, пренапон, прекумерна температура, средна -20… + 70 ° C, безбедносни сертификати (UL, EN, IEC) и ЕМС, присилно ладење, 5 години гаранција. Апликации: индустриска, тест и мерна инструментација, уреди за ласерско сечење, проверки на изгореници на други извори, мрежи за податоци, RF апликации.
Вишок на напојување. Потребно е за системи што не дозволуваат прекини на електричната енергија. Две напојувања мора да се поврзат со употреба ОРИ диоди (пар диоди Шотки - директен напон 0,2V, во капсула со 3 терминали) за да се добие континуирано напојување, без прекин. Разликата помеѓу излезниот напон помеѓу двете напојувања обично се одржува на 2% од излезниот напон. За напојување од 24V, чувајте јаз од 0,48V (0,45 V)
0,50V). Во случај на дефект во едно од напојувањата, другото напојување ќе го преземе системот. Осигурете се дека избраното напојување е во состојба да ги обезбеди потребите за напојување на системот (напојувањето на напојувањето не смее да биде помало од моменталното барање на системот).
Критериуми за избор на диоди за ORING:
• дозволено ниво на струја од најмалку 4x излезна струја
• обратен напон 2x излезен напон на напојувањето
• соодветен радијатор со диода ORING.
Mean Well го нуди модулот DR-RDN20 со спарени диоди кои паралелно поврзуваат два извора 24VDC/20A, споени со електрична линија од 24VDC. Статусот на секој извор е означен со LED диоди и релеи.
Сериска врска
Напојувањето може да се поврзе во серија за да се зголеми напонот на излезот. Треба да се користи само напојување од иста серија производи и со иста номинална излезна струја. Максималната струја на оптоварување не смее да ја надминува најниската номинална излезна струја при избор на напојувања со различни нивоа на струја.

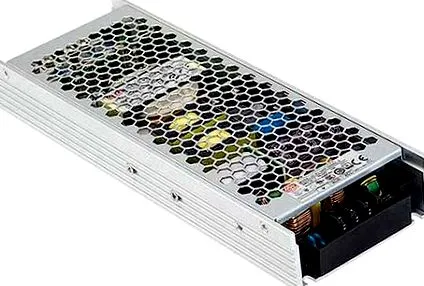

НОВ ПРОИЗВОД: Серија UHP-500R значи бунар: Висок перформанс 500W извор на наизменична струја/DC, излез со 4,2, 5, 12, 15, 24, 36, 48VDC варијанти, прилагодлив излезен напон, влез 90… 264VAC, активен PFC, максимална ефикасност 95%, максимална моќност при 150% излез, паралелно поврзување (500W или 500W), DC сигнал ОК, заштита од краток спој и преоптоварување (110… 140% тип на икање), пренапон, прекумерна температура, средна -20… + 70 ° C, 5G отпорна на вибрации, сертификати (UL, EN) и ЕМС, ладење без вентилатор, гаранција од 3 години. Апликации: индустриски во тешки средини, инструментација, LED дисплеј.
Критериумите за избор на индивидуална диода мора да бидат:
• тековно ниво од најмалку 2x струја на оптоварување (или изворна гранична струја)
• Диодна бариера Шотки со обратен напон од 2x излезен напон.

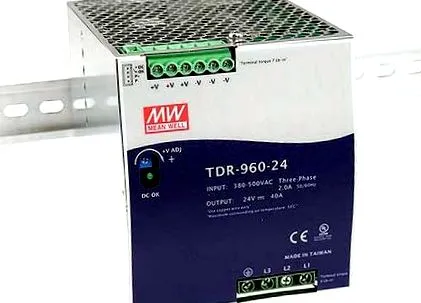

TDR-960 Mean Well® серија: Извор од AC/DC од 960W, излез со 24, 48VDC варијанти (прилагодлив 24… 28V, 48… 55V), 2 или 3фазен влезен AC, 340… 550VAC, активен PFC, максимална ефикасност 94,5%, 3840W споделување на струја (3+ 1), сигнал DC, заштита: краток спој и преоптоварување со постојано ограничување на струјата, пренапон, прекумерна температура, средна -30… + 70 ° C, 100% струја на + 50 ° C, безбедносни сертификати (UL, IEC) и EMC, ладење без вентилатор, гаранција од 3 години. Апликации: индустриски.
ВНИМАВНО!: Кога се поврзани две напојувања во серија, немонотон (чекор по чекор) почеток е можен бидејќи напојувањето со најбрзо време на стартување и време на покачување ќе започне прво. Множеството напојувања што се користат во паралелна и сериска работа ќе имаат различни параметри на ЕМИ (види белешка 1), почетна струја, струја на истекување, време на стартување и ПАРД (периодично и случајно отстапување на бучавата и напонот на бранувањето надредени над излезот на еднонасочна струја, специфицирано при максимално оптоварување, што се изразува во волти од врв до врв или RMS преку даден ширина на опсег) во споредба со независно напојување. Дизајнерот на системот мора да ги земе предвид овие параметри на ниво на систем.
Објаснувања на параметрите поврзани со изворите можете да најдете на: https://en.globtek.com/glossary

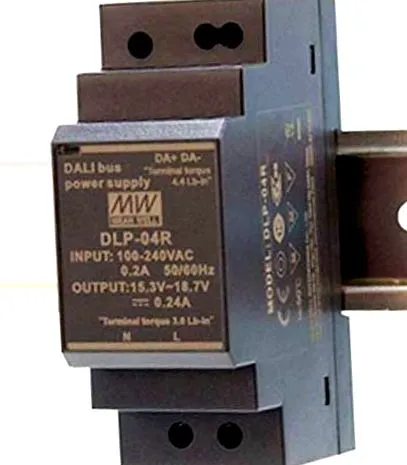

НОВ ПРОИЗВОД: Серија DLP-04 Mean Well®: 4W извор на наизменична струја/еднонасочна струја, високи перформанси, излез од 16VDC/240mA (15,3… 18,7 V), влез од 90… 264VAC, потрошувачка на мирување Други проблемиИзолација на изворот во металното куќиште. Во сите извори, металното куќиште е поврзано со GND на напојувањето (т.е. црните жици што излегуваат од ПХБ, во случај на изворот на компјутер). Затоа, со изворите поврзани во серија, двете куќишта не би имале ист потенцијал. Ова би било непријатност, бидејќи мора да внимавате металните куќишта да не се допираат едни со други. Најдиректен пристап за решавање на овој проблем е да се изолира секое куќиште од GND на ПХБ (ако може да се отвори металното куќиште) и потоа да се поврзат двете куќишта заедно.
Дополнителни компоненти. Кога напојувањето е поврзано во серија, потребни се и диоди за заштита на излезите на изворите и керамички кондензатори (мин. 220nF) и електролитски (мин. 2200 μF) за да се намали преостанатиот електричен шум.

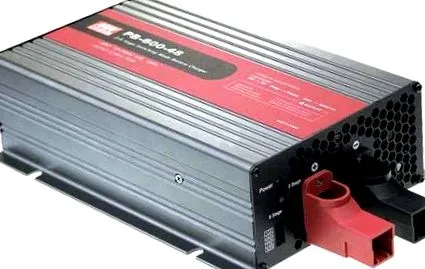

PB-600 Mean Well® серија: Полнач за батерии Pb-киселина и ли-јон, моќност од 600W, излез со варијанти од 12, 24, 48VDC, влез 90… 264VAC, активен PFC, максимална ефикасност 89%, фазно полнење 2/3/8, известување за тип на батерија, далечинска контрола ON-OFF, заштита од обратен поларитет, краток спој, пренапон, прекумерна температура, компензација на температурата на батеријата, околина -20… + 60 ° C, безбедносни сертификати (UL, EN) и ЕМС, променливо присилно ладење, 3 години гаранција.

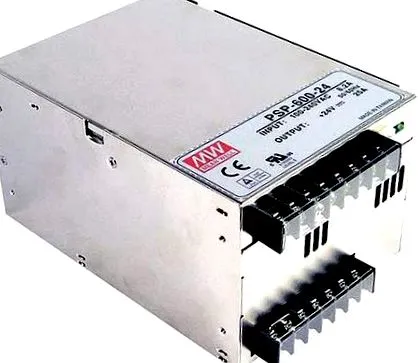

Серија PSP-600 Mean Well®: 600W извор на наизменична струја/DC, излез со варијанти 5, 12, 13,5, 15, 24, 27, 48VDC, влез 88… 264VAC, активен PFC, максимална ефикасност 87%, прилагодлив излезен напон, поделба на струја 2400W (3 + 1 ), сензорен напон при оптоварување (далечинско чувство), далечински управувач за вклучување и исклучување, DC сигнал е во ред, заштита: краток спој и преоптоварување со ограничување на постојана струја, пренапон, прекумерна температура, средна -20… + 60 ° C, струја 100% на + 40 ° C, безбедносни сертификати (UL, EN) и ЕМС, присилно ладење, 3 години гаранција.
17. Како да изберете соодветно напојување за полнење на батеријата?
Mean Well нуди серија стационарни полначи (1): за Pb-киселински и Li-Ion батерии: PB, HEP, RPB, RCB со моќност 300W - 1600W, (2) работна површина: ENP, ENC, ESP, ESC со моќност 120W - 360W, (3) преносни: GC, PA, PB со моќност 30W - 330W. Доколку овие серии не ги исполнуваат вашите барања, можете да изберете напојување како полнач, но ви препорачуваме да го изберете изворот со Over Load Protection (OLP) што има ограничување на постојаната струја. Во зависност од напојувањето со средна бунар, ќе се префрли на еден од двата режима на заштита на излез ако се појави ситуација на преоптоварување:
• Режим на „Постојано ограничување на струјата“
• Модул икање
Моделите со PLO обезбедуваат постојана струја дури и кога се активира заштитното коло.
Втората опција е модел со тековно ограничување на враќање или ограничување на постојаната моќност. Во овој модел, кога батеријата е испразнета, излезната струја на напојувањето ќе се зголеми малку. Нивото на раст зависи од капацитетот на батеријата и степенот на исцрпеност.
Изворите со ограничување на икање или исклучување не можат да се користат бидејќи тие ќе престанат да создаваат струја кога ќе се појави OLP.
Константин Саву
извршен директор
Екас Електро
ECAS Electro е овластен дистрибутер за напојувања на Mean Well®
Технички детали: инж. Емил Флороју [email protected], технички асистент
Технички и комерцијални детали: [email protected]
Белешка 3.
Мрежата DALI се состои од контролер и еден или повеќе уреди за осветлување (на пр. Електрични придушници и придушувачи) кои имаат DALI интерфејси. Контролорот може да го следи и контролира секој уред за осветлување преку двонасочна размена на податоци.
Протоколот DALI дозволува пристап на уредите индивидуално, а исто така вклучува и пораки од група и сцена за адресирање на повеќе уреди истовремено. На секој уред за осветлување е доделена единствена статичка адреса, во опсег од 0-63, што овозможува поврзување до 64 уреди со независен систем.
