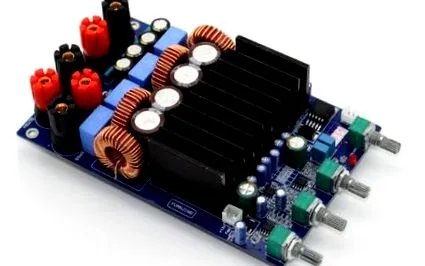

Засилувачите на напојување се разликуваат во начинот на работа на излезните подови.
За идеален засилувач, главните работни карактеристики се линеарност, зголемување на сигналот, ефикасност (ефикасност) и моќност. Физички, сепак, кај засилувачите постои размена помеѓу овие карактеристики. Товарот на засилувачот е звучник (или збир звучници) со импеданса обично помеѓу 40 и 80, така што крајната фаза на засилувачот на напојувањето мора да може да обезбеди големи струи за да ги возбуди калемите на звучниците со мала импеданса. Еден метод што се користи за разликување на електричните карактеристики на различни видови засилувачи е „класа“, така што засилувачите се класифицираат според нивната конфигурација на колото и начинот на работа.
Класите на засилувачи претставуваат збир на излезниот сигнал што варира во колото на засилувачот во работен циклус во случај на негово возбудување со синусоидален влезен сигнал. Класификацијата на засилувачите варира од целосно линеарна обработка, употребена при засилување на сигналот со висока верност, но со многу мала ефикасност, до нелинеарна целосна обработка, ако не е толку важна верната репродукција на сигналот, но која има висока ефикасност, следејќи и други видови/класи што претставуваат компромис помеѓу двете. Класите за засилување се главно концентрирани во две основни групи. Оние од првата група се класично контролирани на наклонот на засилување, а најчести класи на засилување се класите A, B, AB и C, кои се дефинирани со спроводната состојба на краевите на површина од карактеристиката и имплицитно на излезната бранова форма. . Втората категорија засилувачи се понови, т.н. „преклопување“, класи на засилување на D, E, F, G, S, T, итн., Кои користат дигитални кола и модулација на времетраење на пулсот (PWM), со обработка "целосно отворен" или "целосно заклучен" сигнал.
Засилувач од класа А.
Засилувачите од класа А се најкористените засилувачи поради едноставноста на шемата. Класа А, буквално значи и „најдобра класа“ засилувачи поради мало изобличување и се оценети со најдобар звук од сите анализирани класи на засилувачи, со најдобра линеарност во споредба со другите класи, кои работат во линеарниот дел од одликата. Тие користат транзистор (биполарен, FET, итн.) Поврзан во заедничка конфигурација на емитер и за двете полу-алтернации на сигналот, преку транзисторот минувајќи струја трајно дури и ако не прима никаков сигнал на основата. Ова значи дека последната фаза со биполарни транзистори, MOSFET или IGBT не поминува во зоната за ограничување или сатурација, тие се поларизирани така што работната точка Q се наоѓа во средината на средината на линијата за оптоварување. Фактот дека транзисторот никогаш не виси, понекогаш е неповолна положба.
За да се постигне линеарност и добивка, излезната фаза на засилувачот од класа А е поларизирана, односно е секогаш во спроводливост.
Засилувач од класа Б.
Засилувач на класа АБ
Како што сугерира името, засилувачот на Класа АБ е комбинација на засилувачи од типот „Класа А“ и „Класа Б“ дискутирани погоре. Засилувачите на Класа АБ се едни од најчесто користените типови на засилувачи на аудио моќ. Засилувачот на АЛ класа е варијанта на засилувачот од класа Б, како што е опишано погоре, освен што и двата транзистори можат да работат истовремено околу работната точка како континуиран бран, отстранувајќи ги проблемите со нарушување. при нула премин, опишан погоре во засилувачот од класа Б. Двата транзистори имаат многу низок напон на пристрасност, обично 5-10% од струјата на мирување за да ги отворат транзисторите веднаш над нултата точка на премин на сигналот, Како шега, би можеле да кажеме дека 5% минуваат во класа А.
Затоа, во засилувачот од класа АБ, секој од транзисторите на повлекување спроведува повеќе од половина од полу-алтернацијата од класа Б, но многу помалку од целосниот циклус на спроводливост како во класата А. Со други зборови, аголот на спроводливост на засилувачот класата АБ е некаде помеѓу 180 ° и 360 °, во зависност од избраната работна точка, како што се гледа на графиконот подолу: Предноста на овој мал напон на пристрасност, добиен со сериски диоди или отпорници, е што се создава дисторзија на вкрстување од карактеристиките на засилувачот во класа Б е надминат и се елиминираат недостатоците на засилувачот во класа А. Значи, засилувачот во класа АБ е добар компромис помеѓу класа А и класа Б, во однос на ефикасноста и линеарноста, при што приносите на конверзија достигнуваат околу 50% до 60%.
Засилувач од класа Ц.
Засилувачот од класа Ц има најголема ефикасност, но има и најголема нелинеарност од сите класи на засилувачи споменати овде. Претходните класи, A, B и AB се сметаат за линеарни засилувачи, а излезните сигнали имаат амплитуда и фаза во линеарна врска со амплитудата и фазата на влезните сигнали. Во засилувачот од класа Ц, излезната струја е нула повеќе од половина од циклусот на влезниот синусоидален сигнал, а транзисторот работи околу неговата блокирачка точка. Со други зборови, аголот на спроводливост за транзисторот е многу помал од 180 °, сместен околу 90 °, дава ефикасност над 80%, но силно го нарушува излезниот сигнал што не се препорачува како аудио засилувач. Засилувачи од класа Ц се користат во синусоидални осцилатори со висока фреквенција и во одредени типови засилувачи на радиофреквенции каде што тековните импулси произведени на излезот на засилувачот формираат синусоидални сигнали на одредена фреквенција со употреба на L-резонантни кола во колекторското коло. Заклучоци за класи на засилувачи.
Видовме дека статичката точка на работа во директна струја (точка Q) на засилувачот ја одредува класификацијата на засилувачот. Со поставување на положбата на точката Q на половина од растојанието на линијата на оптоварување на карактеристичната крива на засилувачите, засилувачот ќе работи во класа А.Со поместување на точката Q во долната област на товарната линија, засилувачот се движи во класа AB, B или C. на засилувачот во однос на позиционирањето на статичката работна точка во директна струја е прикажано подолу: Класи и ефикасност на засилувачите И во аудио засилувачите има голем број класи со висока ефикасност кои користат различни техники на преклопување за да ги намалат загубите на енергија и да ја зголемат ефикасноста. Некои класи на засилувачи користат РЦ-резонатори или повеќе напонски напони за да ги намалат загубите или засилувачите со кола DSP (обработка на дигитален сигнал) кои користат техники на вклучување на модулацијата на времетраењето на пулсот (PWM).
Засилувач од класа Д.
Аудиозасилувачот од класа Д е всушност засилувач за преклопување или нелинеарен засилувач PWM. Со засилувачи од класа Д, теоретски може да се постигне 100% ефикасност, бидејќи нема период за време на циклус во кој напонот паѓа на контролниот елемент, транзистор, кој има исклучиво улога на струен прекинувач.
Засилувач од класа F
Во засилувачите од класа F, и излезната и излезната моќност се зголемуваат со употреба на хармонични резонатори во излезната мрежа за да се формира сигналот во правоаголен сигнал. Засилувачите од класа F имаат висока ефикасност, над 90%, кога се користи бесконечно хармониско подесување.
Засилувач на класа G
Тој нуди подобрувања на основната шема на засилувачот на АБ класа. G-Class користи неколку линии за напојување со различен напон и автоматски се префрла помеѓу овие линии во зависност од еволуцијата на влезниот сигнал. Овој прекинувач постојано ја намалува непотребната потрошувачка на енергија и загубата на енергија предизвикана од дисипација на топлина.
Засилувач од класа I
Засилувач од S-класа
Засилувач на моќност од класа С е нелинеарен засилувач за преклопување, кој работи слично на засилувачот од класа Д. Во класа С засилувачот ги претвора аналогните влезни сигнали во правоаголни импулси со модулатор на делта-сигма, ги засилува за да се зголеми излезната моќност и потоа тие се демодулирано со филтер за пропусен опсег. Користејќи дигитални сигнали, овој засилувач на преклопување ги засилува сигналите 0 и 1 (отворен/заклучен), каде што дисипираната моќност е практично нула, со што може да се постигне 100% ефикасност.
Засилувач од класа Т.
Тоа е друг вид дигитален засилувач за преклопување. Засилувачите од класа Т се повеќе се користат како аудио засилувачи на струја или повеќеканален опкружувачки звук, користејќи процесор DSP кој го обработува дигиталниот сигнал, ги претвора аналогните сигнали во PWM дигитални сигнали за да го модулира засилувањето со што се добиваат високи приноси. Засилувачите од класа Т комбинираат ниски нивоа на изобличување од класа AB со енергетска ефикасност на засилувачот од класа Д.
