AVR-μC се чувствуваат најудобно кога се снабдуваат со стабилизирани 5 волти. Бидејќи на самиот μC не му треба многу струја, доволно е да се стабилизира напонот со 7805.

Обично се држам до оваа страница http://www.strippenstrolch.de/1-2-11-der-spannungsregel-78xx.html од Strippenstrolch. Сепак, не го користам дијаграмот на колото на горниот дел, туку понатамошниот развиен подолу на страницата.

курс

Ако сакате да го користите вашиот круг во автомобилот, јас исто така би сакал да истакнам запис во најчесто поставуваните прашања за електрониката. http://www.dse-faq.elektronik-kompendium.de/dse-faq.htm#F.23

Сега, кога снабдувањето е разјаснето, можеме да се приближиме малку поблиску до микроконтролерот. AVR-μC обично имаат неколку VCC приклучоци (напон на напојување). Ако е така, тогаш мора сите овие VCC конектори се напојуваат. И, ако има повеќе врски со GND, тогаш мора сите Врските со GND се поврзани. Можно е μC да работи дури и ако не се поврзани сите овие пинови. Но, под оптоварување може да биде дека μC повеќе не работи правилно или дури е уништен.

напојување

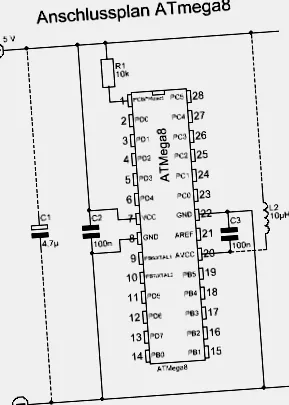

ATmega8 има две од овие врски. VCC и GND лево се за дигиталниот дел. И AVCC и GND десно се за аналогниот дел. Керамичкиот кондензатор од 100 nF треба да компензира за мали нарушувања. И, ако се користи и аналогниот дел од μC, тогаш влезот AVCC исто така треба да биде поврзан на GND со керамички кондензатор од 100 nF. Ако не се користи аналогниот дел, тоа не е апсолутно потребно.

Ако се спроведат аналогни мерења со μC, аналогниот дел треба да биде особено добро заштитен од мешање (на пример, со филтер со низок премин).

bascom

Некои фаќаат флуктуации на напонот на влезниот ресетирање со кондензатор и се задоволуваат со отпорник на влечење вграден во μC (приближно 50 kOhm). И други (како мене) претпочитаат да се потпрат на надворешен отпорник на повлекување од 10 kOhm. Во Тирол велат "Купфт виа Гспрунга!":-)

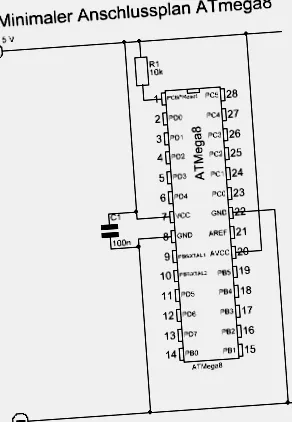

Ако немате намера да го програмирате микроконтролерот во колото, можете да направите без целосно отпорник на ресетирање и да го поврзете влезот за ресетирање директно со VCC.
