Напојувањето е од витално значење за секоја апликација што се потпира на електрична енергија. Бидејќи тие се многу разновидни, за да се добијат очекуваните резултати, потребно е добро да се знаат барањата на апликацијата, како и карактеристиките што ги нуди изворот. За да го потврдиме она што дизајнерите и корисниците можеби веќе многу добро го знаат, но особено за помалку искусните, ќе претставиме серија најчесто поставувани прашања и соодветни одговори, корисни за сите. Презентацијата ќе биде направена во повеќе броеви на списанието, со примери од еден од светските лидери во производството на извори на енергија: MeanWell. Willе претставиме различни производи, вклучувајќи ги и најновите на пазарот.
(на) Со цел да се зголеми животниот век на изворот и имплицитно на целиот систем, се избира извор кој може да даде 30% поголема моќност од максималната потребна.

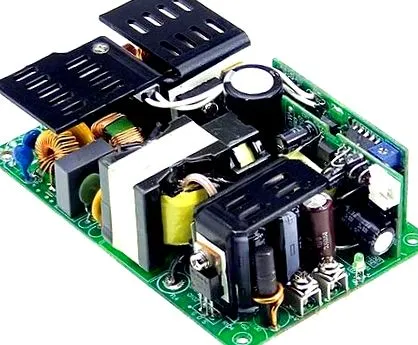

ЕПП-300-24 MeanWell: Модуларен извор, 300W, универзален влез 90… 264VAC, 127 370VDC, излез во 12V, 15V, 24V, 27V, 48V, PFC, заштита од краток спој, преку оптоварување (режим на икање), преку напон (исклучување), преку температура (исклучување), добар сигнал FS-откажувач на PG-моќност, функција за далечинско набingудување, ефикасност> 90%, ладење на вентилаторот над 200W, потрошувачка под 0,5А во режим на подготвеност, компактен формат 5 ”× 3”, работна температура - 30… + 70 ° C (види крива на моќност-температура), усогласеност со UL/TUW 60950-1 стандарди, емисии на ЕМС EN55011, EN55012, EMC имунитет EN61000-4-2, EN55024, EN60601-1-2. 3 години гаранција.
За да се минимизираат бучавата или зрачењето од оптоварувачките кола, каблите за поврзување на товарот и жиците за чувствителност на далечинскиот напон мора да се извртат со минимална должина. Enици за осетување може да бидат потребни во средини со висок шум.

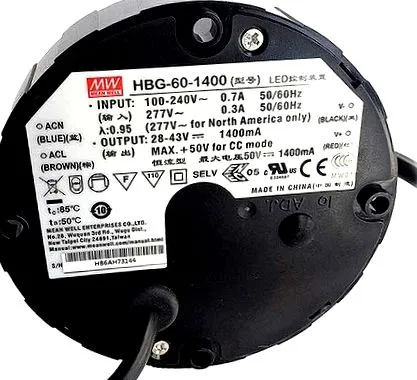

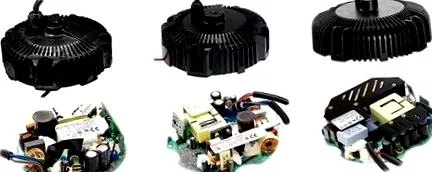

Серија HBG-60/100/160/240 MeanWell: СЕЛВ напојување (стандард UL8750), кружна форма, за напојување на LED диоди во високи/ниски светилки, осветлување на сцената и осветлување на самото место. Влез 90… 305VAC, работна температура: -40… + 85 ° С. Тип HL за употреба во опасна локација (класифициран) во Класа I, Дивизија 2 (само HBG-100/160). Вградена активна PFC функција. HBG-60: пластично куќиште; HBG-100/160/240: метално куќиште; HBG-60P/100P/160P/240P: тип на PCB. Дизајн IP67/IP65 за внатрешни или надворешни инсталации за HBG-100/160/240. Вградена функција за контрола на струјата, тип 3 во 1 (1
10VDC, PWM сигнал или потенциометар) за тип HBG-100 (P)/160 (P)/240 (P) B. Заштита: краток спој/преоптоварување/пренапон/прекумерна температура. 5-годишна гаранција.

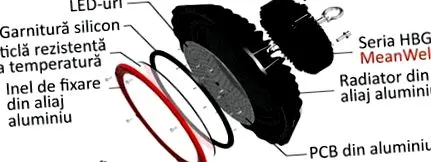

Нов производ! За да се исполнат барањата на пазарот, Meanwell го прошири опсегот на излезна моќност до 200W, преку серијата HBG-200 (200W), по лансирањето на серијата HBG-60/100/160/240. Лесно се инсталира поради својата кружна форма, серијата HBG-200 е дизајнирана според моменталните потреби на пазарот за интелигентна контрола на осветлувањето - технологија DALI, во согласност со меѓународните регулативи IEC62386-101, -102, -207. Во согласност со глобалните сертификати UL/CUL/TUV/CB/CE за да се осигури безбедноста на корисникот.
Соодветни апликации вклучуваат LED осветлување на голема надморска височина, осветлување на сцената, LED осветлување на самото место и други системи за надворешно архитектонско осветлување.
Работната карактеристика на ова напојување се нарекува тип на постојан напон/постојана струја. Ова овозможува континуирано префрлување од режими на постојана струја во постојан напон како одговор на промените на оптоварувањето.
Пресекот на режимите на постојан напон и постојана струја се нарекува пресечна точка (КП).

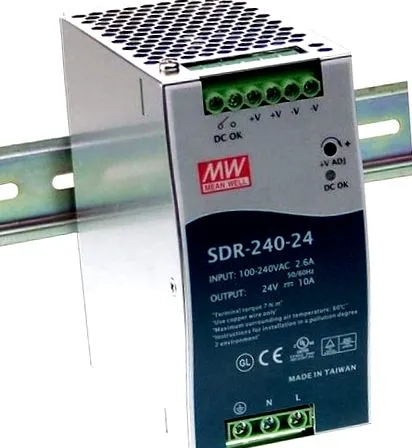

SDR-240 MeanWell Извор за монтирање на шина DIN, 240W. Влез: 88… 264VAC, 124… 370VDC, 24V излез, 48V, 360W врвови на моќност за 3 секунди, PFC> 0,93, заштити: краток спој, преоптоварување (ограничување на постојана струја), пренапон, претемпература, работна околина -25… +70 ° C (моќност 100% на + 60 ° C), ладење со конвекција, ефикасност од 94%, покажува со реле DC OK/DC Fail, тестирано 100% согорување, димензии 63 × 125,2 × 113,5 mm. Погоден за индустриска контрола (класификација UL508).
На пример, ако товарот е таков што напојувањето поврзано со него работи во режим на постојан напон, се испорачува контролиран излезен напон. Излезниот напон останува константен со зголемувањето на оптоварувањето (струјата), сè додека не се достигне точката каде што е достигната границата на претходно поставената струја.
Во овој момент, излезната струја станува постојана и излезниот напон се намалува пропорционално на последователното зголемување на оптоварувањето. Пример извор Meanwell со режим на работа CV + CC: PLC, ELG, HLG, HVC, HBG, CLG, HSG, ULP серии, за LED напојување.
Овие извори се разликуваат во напојувањето, PFC-функцијата, прилагодувањето на напонот или струјата, контролата, пластичното куќиште, само метал или PCB, степен на IP заштита, потрошувачка на мирување
4. Зошто голема струја се апсорбира на почетокот на напојувањето и се слуша бучава како пукнатина? Наведете на секој извор струјата на влегување што може да биде, за 1/100… 1/50 секунди, многу висока (20… 60A).
Оваа струја не го уништува изворот (дури и ако се слушне бучава). Токму струјата одеднаш го полни кондензаторот на влезниот извор (кондензаторот на почетокот е како краток спој), но оваа висока струја може да го исклучи напојувањето од електричната мрежа, ако заштитниот осигурувач е брз и недоволен. Оваа ситуација се јавува често ако истовремено започнуваат неколку извори. Препорачливо е да ги вклучувате изворите едно по едно и да ја користите функцијата за далечинско управување (доколку е достапна) за далечинско стартување.
5. Зошто изворот не започнува некои задачи?
Електричните мотори, светилките со филаменти, радијаторите со отпорност на ладно палење и големи капацитивни оптоварувања бараат почетна струја на изворот најмалку 2… 5 пати поголема од нормалниот режим и можно е да работи заштитата на излезниот извор да се ограничи протокот на струја. Изберете напојување што јасно прецизира дека може да произведе, за ограничено време, поголема струја од номиналната струја. Се препорачуваат изворите на кои се прави заштитата со ограничување на постојана струја, дури и при максимална вредност на струјата потребна со стартување на овие уреди. Meanwell го специфицира видот на заштита со ограничување на излезната струја: режим на постојана струја или режим на икање.

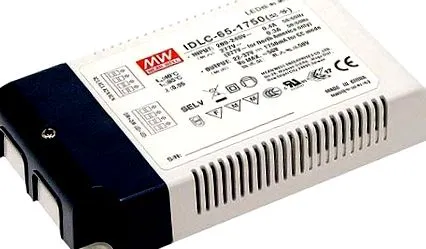

За да се исполнат барањата на растечкиот пазар за осветлување за интелигентни апликации за контрола на DALI, Meanwell After ја лансира серијата IDLC/IDPC/ODLC-65DA на LED-драјвери за осветлување, со вградена функција DALI, по објавувањето на серијата IDLC/IDPC/ODLC-65. Влез 180
295VAC, Класа II, без F.G., Вградена активна PFC функција (> 0,9), технологија за контрола на DALI, потрошувачка без оптоварување: тип DA Meanwell се состои од три вида, како што следува:
а.85
264VAC со прекинувач; 250
За други може да биде потребна спротивна врска, позитивен терминал AC/N и негативен терминал AC/L. Ако корисникот направи погрешна врска, напојувањето нема да пропадне. Само поларитетот на влезниот напон ќе се сврти и напојувањето ќе продолжи да работи.
Во моделите за внесување в, проверете дали сте го одбрале точниот влез од 115/230V. Ако прекинувачот е од страната 115V и вистинскиот влез е 230V, напојувањето ќе се оштети.
Некои напојувања обезбедуваат сигнал „Power Good“ кога се вклучени и испраќаат сигнал „Power Fail“ кога се исклучени. Тие обично се користат за следење и контрола на изворот.
Енергија добра - стр (добро напојување): откако излезот на напојувањето ќе достигне номинален напон од 90%, TTL сигнал (приближно 5V) ќе биде испратен во следните 10-500ms.
Неисправно напојување - PF: пред излезот на напојувањето да биде помал од 90% од номиналниот напон, сигналот Power Good ќе се исклучи најмалку 1ms пред.
MeanWell® има низа стандардни извори кои го покриваат целиот спектар на апликации и овластувања, но произведува извори за каква било апликација на барање.
Константин Саву
извршен директор
Екас Електро
ECAS Electro е овластен дистрибутер за напојувања MeanWell®
