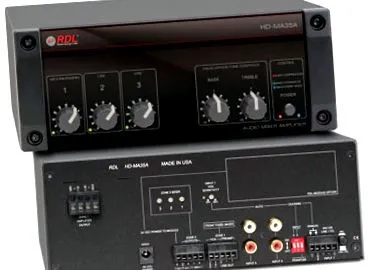

HD-MA35A Засилувач на миксер од 35 вати со напојување - излез 25 V, 70 V или 100 Vhd-ma35

зона

  • Три влеза со контроли на предниот панел
  • Тонски контроли за бас и високи високи тонови
  • За музика во заднина со пејџинг и телефонски извор на музика
  • Вкупно ниво преку регулација на VCA со далечински управувач
  • Рачно или автоматско исклучување при објавување
  • Симетрични влезови и излези на блокови за поврзување со завртки
  • Неизбалансирани влезови на приклучоците на кино
  • Испорачано напојување за вклучување
  • Засилувач од класа Д со висока ефикасност
  • Преглед
  • Технички спецификации
  • Поврзани производи
  • опрема
  • Преземања
  • Каде да се купи
  • Серија производи
  • Димензии

HD-MA35A е засилувач на миксер со три влеза и обемни функции за инсталации во кои се потребни големи заштеди на енергија. Излезната моќност на засилувачот, 35 вати (зона 1) се напојува од коло од класа Д со висока ефикасност.

Излезното ниво за зоната 1 може да се контролира со внатрешното коло VCA со далечински управувачи RDL или индустриски стандард извори од 0 до 10 Vdc или контролори од 0 до 10 kOhm. Константниот излезен напон за зоната 1 погонува системи со звучник од 100 V, 70 V или 25 V. Излезот за Зона 2 управува со звучници од 8 оми и влезови од 600 оми од телефонските системи. HD-MA35A е развиен во САД и е произведен од RDL.

HD-MA35A има два посебни миксери. Миксерот Зона 1 е на предната плоча и овозможува контрола на нивото и тонот за излез од 35 вати. Миксерот за зона 2 се состои од тримери на задната плоча. Овие се поставени од инсталерот за напојување во телефонски системи или за покривање на мали области со звучник од 8 оми. Излезот од зоната 2 се состои од излезна моќност од 2 вати, излез изолиран од трансформаторот од 600 Ом и излез од активно избалансирано ниво на линија. Влезот 1 прифаќа избалансирани нивоа на микрофон или линија. Влезовите 2 и 3 се наменети за поврзување со неизбалансирани извори на ниво на моно или стерео линија.

Влезот 1 може да се префрли на ниво на микрофон или линија со помош на прекинувач. Фантомската моќност (IEC стандард 24 Vdc) е достапна со помош на прекинувач за работа на микрофон. Влезот за нивото на линијата е изолиран од трансформатор и прифаќа избалансирани извори на каква било импеданса. Влезен тример elraubt оптимално прилагодување на нивото.

Извор на страничење е нормално поврзан со влезот 1. Овој влез може опционално да ги ослаби влезовите 2 и 3 за 25 dB за време на објавата. Овој процес може да се активира рачно со помош на надворешен прекинувач или автоматски со сигналот за страничење. Тример на задната плоча ја прилагодува чувствителноста при автоматско работење. Сигналите од влезовите 2 и 3 автоматски се прикажуваат по објавата.

Влезовите 2 и 3 се неизбалансирани влезни сумари на приклучоците на кино.

Вкупното ниво за зоната 1 на HD-MA35A е регулирано со VCA. Обезбеден е завртен блок на завртката на задниот панел за поврзување со изборниот далечински управувач RDL.

Избалансиран излез на ниво на линија на задниот панел се користи за напојување на засилувачи на напојување или други уреди. Работен напон од 24 Vdc е достапен на блок со завртка за поврзување на задната плоча за снабдување на изборни RDL модули како што се филтри, миксери, изолациски модули или модули со изопачени парови.

Засилувачот Зона 1 содржи аналоген компресор со звучно подобри карактеристики на звук отколку конвенционалните засилувачи од класа Д со ограничување на дигиталното ниво. Компресорот овозможува значително поголема просечна излезна моќност отколку што нормално може да се очекува од засилувач од 35 вати. Црвена ЛЕД светнува кога компресорот е активен и спречува претерано возење. Нормалното ниво на аудио звук останува под влијание на компресорот, што значи дека се одржува нормалната динамика. Аудио сигналите се компресирани според три динамични временски константи. Јасноста на сигналот се одржува за влезните нивоа до 20 dB над вредностите што нормално би предизвикале клипинг. Сина POWER LED светло кога HD-MA35A се напојува од испорачаното напојување од 24 Vdc. ЛЕР-ЛЕР осветлува слабо во режимот на заштеда на енергија и светло силно кога се засилува засилувачот. Засилувачот може рачно да се вклучува и исклучува со помош на прекинувач на предната плоча. Двете излезни фази се заштитени од кратки кола на излез и термичко преоптоварување. Колото-класа Д за зоната 1 со висока ефикасност генерира само малку топлина за сите очекувани говорни и музички сигнали.
