Набавка на подлога за ДПК - помало, потенко обложување

Подобро ослободување на топлина; Подолг век на траење на подлогата на DPC

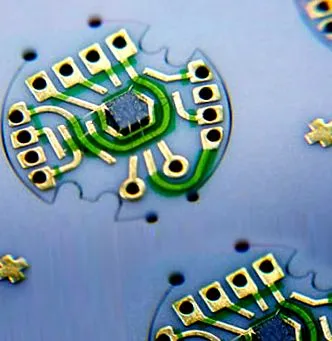

DPC (директен обложен бакар со подлога за бакар со директно образување)

DPC (директен позлатен бакар) со метален супстрат DPC (директен поплочен бакар)

Зошто метализиран супстрат од ДПК?

- DPC е создаден за подобри електрични перформанси и флексибилност заради фината линија и цврстиот капацитет за полнење на бакар. DPC е исто така ефективна алтернатива заради пофлексибилен производствен капацитет, особено за потенка метализација.

Важни фактори за одлична метална подлога

дисипација на топлински метализиран супстрат (DPC)

Топлината што ја создаваат електронските кола мора да се дисипира за да се спречи непосреден отказ и да се подобри долгорочната сигурност, затоа термичкото управување е критично. Многу од најжешките и најперспективните полиња на денешницата зависат од метална керамика. На пример, ефикасната дисипација на топлина обезбедува долг век на траење на LED производ и зависи од ефективната контрола на работната температура на LED диодите. Едноставно кажано: каналот контролиран од топлина значи време не само зголемен животен век, туку и ја стабилизира бојата на LED диодите. Да се ослободиме од понудите за топлинска енергија е уште една важна предност: висок прозрачен флукс.

Проверете како Тонг Хсинг може да го добие вашето позлата. на изработени од бакар во ефикасно.

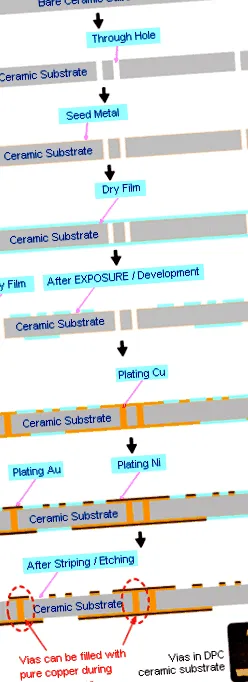

Како да направите подлога за DPC?

термички перформанси Непобедлив

Ниски спроводнички линии на електричен отпор

Стабилен до> 340 ° C

Точна опција за локација, компатибилна со автоматско склопување, голем формат.

Фино резолуција што овозможува голема густина на уредите и кола.

докажана сигурност

механички оштетена керамичка конструкција.

Најниска цена, керамичко решение со најголема изведба.

Комерцијален сврзувачки слој

Докажано е дека серија тестови со кои се потврдува целокупната изведба на DPC е супериорен во однос на филм со конвенционална дебелина. Кондуктивната адхезија е одлична и, при употреба на тест за лупење, нормално е да не се крши жица или керамика, дури и по стареење на 150 ° C.

Споредба на ЦПД со други технологии

Клучни атрибути ТПК Тенкиот филм Дебелиот филм на

Електричен спроводник спроводливост	Многу добро. Густ бакарен спроводник.	помала спроводливост поради многу тенка дебелина на филмот.	Добра спроводливост. Спуштено од присуството на стаклена фаза.
Преку електрична спроводливост	Многу добро. ВИАС исполнет со чист бакар.	Многу добро. ВИАС исполнет со чист бакар.	Слаб VIAS исполнет со 50% метал и 50% стакло или пори.
Карактеристична резолуција	Гуд. Зависи од дебелината на Cu.	Многу добро.	Гуд. Утврдено со можност за печатење на екран.
Цена	Ниско до умерено ВИАС и метал депонирани во истиот процес. супстрат со ниска цена.	Висока цена. скапа подлога. Потребно е лап и лак со пополнување.	Ниско до умерено пасти од скапи метали. подлога за ниски трошоци и технологии за трошоци со ниски емисии.
Термичка изведба	Многу добро. НСАИЛ или алумина и метална подлога со висока топлинска спроводливост.	Добро НСАИЛ или супстрат од алумина. метален слој е премногу тенок за дисипација на топлина.	Умерен Алуминиумска подлога. Спроводливоста преку металот е слаба поради стаклената фаза.
Погоден за апликации за напојување	Многу погоден Бакарни проводници носат големи струи.	Тие не се адекватни. тенки слоеви не можат да носат големи струи.	Според Проводниците од стаклена фаза имаат умерена спроводливост.
Погоден за апликации со висока фреквенција	Според Добра спроводливост и резолуција на линијата	Многу погоден одлична резолуција на линијата.	Тие не се адекватни.
Зелена	Да	Да	Тие често не содржат додатоци на Pb.

резиме

Општо земено, позлатата од бакар надминува супериорно во однос на другите технологии во однос на неговите карактеристики и апликации.

Поголема густина на колото
Извонредно одлики со висока фреквенција
одлични термички управување и перформанси на пренос на топлина
одлични карактеристики на склопување на заварливост и поврзување на жици
Ниски трошоци за алатки и брзо прототипирање

HBLED
Подлоги за концентраторни соларни ќелии
Пакување на полупроводничка храна, вклучително и контрола на моторот на автомобилот
електроника за управување со енергија на хибридни и електрични автомобили
RF пакети
микробранови уреди

Производител на DPC од светска класа - Тонг Хсинг

„Тонг Хсинг електронски индустрии лимитид“ е светски лидер кој е специјализиран за обезбедување услуги за микро-леарни модули од 1975 година за нивните производи и услуги, вклучително и:

RF модули за мобилни телефони, WLAN, телефони и WiMAX
Пакување за WLAN SIP, UWB и PAN
МЕМСИ на пакување
Сензор за слика на пакување
ПХБ на склопување со процеси SMT и/или COB
патот
Подлога за дебел филм/тенок филм за производство на керамика

Поради софистицираната технологија на Тонг Хсинг, тие имаат пониски работни температури на ЛЕР, што значи подолг век на траење на уредот.

Колку е голема компанијата? Тонг Хсинг услуги на клиенти меѓународно од Тајван, САД, Европа од целиот свет, а 60% од нив се во САД; што значи каде и да одите, видете ги производите на Тонг Хсинг. Нивната палета на производи е широк и вклучува LED диоди со голема осветленост, полупроводници за напојување, RF и микробранови уреди и густи мемориски стекови.
