Напојувања за струја Често поставувани прашања # 2; Електроника-Денес

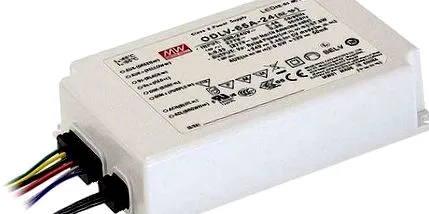

Серија ODLV-65 MeanWell: 65W LED драјвер со излез од 1KHz PWM. Влез 180… 295VAC, 254… 417VDC, излез 12/24/36/48/60VDC, 100% затемнетост, активен PFC> 0,95, струја на истекување 8. Што е PFC и колку е важно?
Напојувањето е задача за јавната мрежа за наизменична струја од која ја црпи својата енергија. Факторот на моќност е односот помеѓу реалната моќност (Watt) и очигледна моќност (VA) - кој содржи реактивен дел поради индуктивни оптоварувања. Корекцијата на факторот на моќност (PFC) има за цел да го подобри односот помеѓу очигледна моќност и реална моќност. Вредноста на факторот на моќност е помеѓу 0 и 1, а вредноста поголема од 0,8 покажува дека уредот ефикасно ја користи енергијата. Факторот на моќност е само 0,4
0,6 до ефтини, извори што не се PFC. Кај моделите со PFC, факторот на моќност достигнува повисока 0,95. Моќта се пресметува на два начина: Очигледна моќ (VA) = Влезен напон (V) × Влезна струја (A) или Вистинска моќ (Ш) = Влезен напон (V) current Влезна струја (A) factor Фактор на моќност.
Серија RSW-60 MeanWell: 60W DC/DC конвертор, галвански изолиран, многу робустен за работа во тешки средини (вибрации, прашина, екстремни температури). Влез 9… 36VDC (вар. G), 18… 72VDC (варијантен L), 40… 160VDC (var. H), излез 3,3/12/15/24VDC, темп. работна температура -40… + 70 ° C, изолација од 4KVDC I/O, целосна заштита, ограничување на постојана струја, усогласеност со еколошките стандарди во транспортот EN50155 и EN45545-2, висок имунитет ЕМС.
9. Зошто е важно да се тестира согорувањето на изворот?
Burn-in - е забрзано тестирање, при што компонента или производ е подложен на поголем стрес од кој било типичен стрес, за да се одреди стапката на рано откажување („инфантилно“, „рано откажување“). Burn-in ’е техника што се користи за проверка на квалитетот на компонентите и производите со тестирање под нормални или забрзани услови на животната средина пред пратката. Ако постапката "согорување" е ефективна, слабите производи во серијата се елиминираат.
Производите што се доставуваат до клиентот по тестирањето се супериорни во однос на оние кои не се тестирани. Главните критериуми користени за проценка на ефикасноста на тестот се: (1) максимален просечен преостанат век, (2) максимална веројатност за безбедно работење по „согорување“.
Трошоците за тестирање - сметани за една од целите (бидејќи ги зголемуваат трошоците за испорака на производот) вклучуваат: (а) трошоци за тестот, (б) трошоци за време на гарантниот период, (г) трошоци за предметите изгубени со тестирање на изгореници и (д) трошоците за санирање на дефектот. Значи, тестиран извор со изгореници е малку поскап од сличен што не го специфицира овој тест.
Стратегијата за испитување на согорување вклучува 2 прашања:
1) Ако тестирањето за горење е оправдано за сите производи?
2) Ако да, кое е оптималното време на испитување на согорување?
Оправдување за тестирање на согорување: Прво на сите, мора да се прифати дека тестирањето за горење не е потребно за сите производи. Инженерите собираат податоци за грешки од корисниците за да одлучат дали е потребен тест за согорување за одреден производ.
Оптималното време за тестирање е поставено во согласност со целите:
1. Минимална стапка на неуспех на крајот од тестот за согорување.
2. Максимално ниво на сигурност по тестирање на согорување.
3. Минимална цена на тестот.
4. Фрлање на производи со небезбедно работење.
5. Преостанат просечен животен век пријавен по тестирањето.

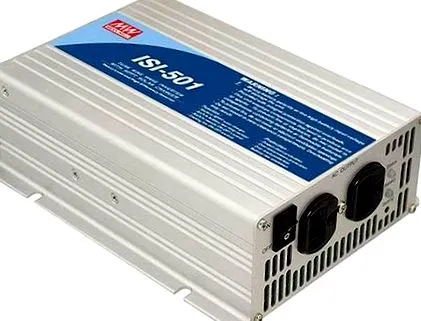

Серија ISI-501 MeanWell Инвертер 500W синусоидален DC/AC (Вистински синусен бран, THD) Meanwell испорачува напојувања на пазарот кои обично работат на високи температури на компонентите (50-60 ° C), така што стапката на латентни дефекти може да се забрза.
При тестирање на согорување, напојувањата на MeanWell се подложени на максимална работа на оптоварување (што резултира во максимална дисипација на топлина), принудени да дадат циклична моќност, при влезен напон од максимален до минимален напон, за работа со максимален напон на напон, или максимален напон на струја, во зависност од изворот.

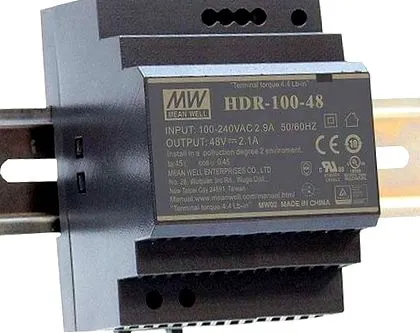

Meanwell има најмногу извори на ладење на отворено со конвекција, но користи висококвалитетни електролитски кондензатори и последни фази (делови најмногу погодени од високата работна температура), знаејќи дека тие драматично ја одредуваат веродостојноста на изворот (секое зголемување за 10 ° C е го намалува животниот век на електролитски кондензатор за половина). Потврдете дека тестирањето за согорување е специфицирано ако сакате високо сигурен систем. Изворите на MeanWell за индустриска употреба со монтажа на шини со DIN (MDR, DRA, DR/DRP, DRH/DRT, ERD, NRD, SDR, TDR, WDR, KNX серија) се тестирани како „согорување“.
Во принцип, струјата на истекување што се јавува во металното куќиште нема да влијае на човечкото тело. Правилното заземјување ќе го реши тековниот проблем на истекување. извори Meanwell тие наведоа вклучување на електрична изолација во безбедносните стандарди IEC60950-1, соодветно IEC60601-1: тие ја имаат основната изолација на 1,5kVAC и дополнителната изолација на 3kVAC или 4kVAC. Класа I (со терминал за заземјување) има струи на истекување: за заземјување ≤ 0,3mA и за куќиште ≤ 0,1mA, Класа II (без терминал за заземјување) има струи на истекување за куќиште ≤ 0,1mA. Медицински извори имаат одобрение за медицинска безбедност (изолација од 4kVAC помеѓу влез/излез, I/O). За DC/DC конвертори кои имаат галванска изолација се споменува дека I/O изолациониот напон е 1000-3000VDC. Инвертерите DC/AC имаат целосна I/O изолација.
MeanWell® има низа стандардни извори кои го покриваат целиот спектар на апликации и овластувања, но произведува извори за каква било апликација на барање.
Константин Саву
извршен директор
Екас Електро
ECAS Electro е овластен дистрибутер за напојувања MeanWell®
