Pfaff230-360 - Поставете симетрија на иглата со позиција на игла
Проблемот:
Што да направите ако иглата не е точно во средината на иглата плоча?
Отстранете го капакот на раката (горниот капак на куќиштето) и капакот на главата.
Автоматскиот систем мора да биде исклучен, дискот А за поставување цик-цак на нулта ознака, позицијата на бод Б во центарот. Сега иглата мора да се фрли во средината на процепот на грлото (плоча 23).
Симетријата на иглата мора да се смени само кога: Предолгиот напон е ист на обете страни! Најдобро се гледа на парче хартија. Свртете го рачното тркало - прободете
1.: За ова го тонеш транспортот! Прво поставете ја рачката за позиција на бод Б кон средината, свртете ја ZZ = A на нулта ознака, C на 0
2-та позиција на бод Б лево. како и досега . боцкање
Ако обете растојанија се исти, но бодот 1 не е центриран во грлото, може да се прилагоди.
Проверете го цик-цак-претеракот!
Како во точката 1 - средна пенетрација
како контрола, поставете ја ширината на ZZ на А на една големина и споредете ја позицијата на бод лево и десно (претеран бод).
Иглата продира различно од различни причини. Тука се осврнувам на темата регулатор на бод што ја носи лостот! Ако бодот ZZ се покаже нерамномерно, може претежно да се претпостави дека лепи/валка.
Опција за прилагодување за вметнување на иглата во отворот за игла за игла (плочка за игла) Сл. 24. A = ексцентричен болт во рокерот за игла, a = завртка за бројач. Олабавете ја завртката на шалтерот, свртете го ексцентричниот А надесно или лево додека Мадел не прободе во средината. Ве молиме проверете неколку пати и прилагодете ги доколку е потребно. Погледнете ги упатствата за чистење и подмачкување на слика 3-5.
Поставете ја положбата на средниот бод за класи 130-230, 332 и други.
Позицијата на бод е поставена само кога преголемиот бод е точен. Овие поставки можат да бидат направени само од искусни механичари.
Се случува претераното поместување. Ако копчето за прилагодување на цик-цак е премногу тешко за движење, може да се сврти малку на вратилото.

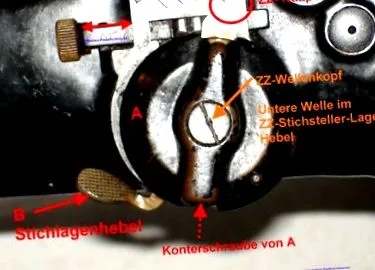

Сега ќе ви покажам како да го прилагодите копчето за прилагодување. Машината на сликата овде е 130-6. Проверете ја рачката B (позиција на бод) средна позиција, ширина на ZZ (копче за поставување A) за нула ознака. Внимание, автоматски мора секогаш да се исклучува (= C на 0). Иглата никогаш не смее да се движи настрана во прав бод.
Машината веќе не излегува целосно од ZZ, правиот бод е малку поместен (со преголем спој). Олабавете ја завртката на шалтерот и свртете ја главата на вратилото малку (минимално) надесно. Повторно затегнете ја завртката на шалтерот. Проверете - за да се прилагодите доколку е потребно, видете на слика 26
