Правилно напојување за WS2811 LED PIXEL ланците
На WS2811 LED пиксел од 5 волти WS2811 синџири со пиксели му требаат околу 0,06А (60mAh) при 100% осветленост и бела боја. Причината за ова е што белата боја се создава со мешање на трите бои црвена, зелена и сина. Така, сите три LED диоди светат истовремено со целосна осветленост.
За нормален WS2811 синџир со пиксели со 50 пиксели, затоа има потреба од околу 3А за бело.
Ако, на пример, Advatek PixLite 16 MkII се користи како контролер, границите на носивоста брзо се достигнуваат. Секој од 16-те излези може да обезбеди 1.020 WS2811 LED пиксели со податоци. Ова значи со полн капацитет
1,020 х 0,06А => 61.2А.
Самиот контролер може да управува само со 4А по излез, па затоа би бил преоптоварен малку. За да не се оштети контролорот, WS2811 LED PIXEL може да се поврзе на следниов начин:
Напојување само на пиксели
Во оваа конфигурација, само единицата за напојување е поврзана со контролорот за напојување на контролорот. Така, само ПОДАТОЦИ и GND (-) се користат на излезот на WS2811 LED PIXEL. WS2811 LED PIXEL се испорачуваат одделно со еден или повеќе електрични пакети.
Една единица за напојување 70 А по линија:
Две напојувања од 40 А по линија:

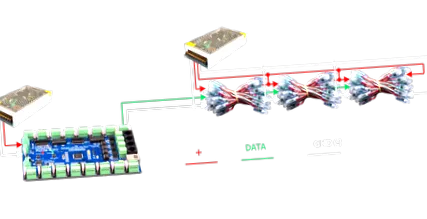

Напојување делумно преку контролорот, делумно до WS2811 LED PIXEL
Гореспоменатиот 4А по излез не треба да се надминува тука! Можни се максимум 66 пиксели на 100%, што може да се зачува директно преку контролорот.
Дополнителното снабдување со + и GND (-) по секој ланец WS2811 LED PIXEL е потребно, бидејќи секој ланец има свој отпор, затоа на крајот на ланецот не пристигнуваат повеќе 5 волти, што доведува до треперење или нечисти бои (на пример, црвена Портокалова).
Како резултат на обновеното снабдување, целата низа е рамномерно снабдена. Постапката е иста за 12V WS2811 LED PIXEL.
Уште една важна белешка!
Секоја единица за напојување треба да биде заштитена со осигурувач помеѓу единицата за напојување и WS2811 LED PIXEL.
