Поделбата е процес на рамнотежа, опишан со факторот на одвојување α при директен контакт помеѓу две фази, една течна и една гасовита.
Контактот помеѓу фазите е направен на елемент за размена, кој конструктивно може да биде плоча на која дисперзијата на гасовитата фаза се одвива во течна фаза со меурчиња, или полнење на кое течната фаза е дисперзирана во филм што е можно потенок, на интерфејсот што се одвива во контакт со фазата на гас.
Во елементот за размена, од слика 2.14, течноста влегува со концентрација x_ (n + 1) и гасот со y_ (n-1) и по контакт го оставаат елементот со концентрација x_n и y_n. Ако концентрациите x_n и y_n. се во рамнотежа, елементот за размена се нарекува теоретска плоча и феноменот што се јавува во него е опишан на слика 2.15. Значи, теоретската плоча е балансен елемент.
Сукцесијата на плочите го мултиплицира процесот на раздвојување за посакуваните услови. Сукцесивното склопување на плочите се врши во колони, кои, според, конкретно, се колони со плочи или полнење.
Сл. 2.14. Елемент на размена
Главно плочите се со bвона, слика 2.16 или перфорирани, слика 2.17, од сликите 2.16 и 2.17 се добива нивниот начин на работа.
Полнењата се од два вида: уредени и нарушени. Нарачаните пломби се со добро утврдена геометриска форма и се еднакви на дијаметарот на колоната, а нарушените се изработени од геометриски елементи со димензии многу помали од дијаметарот на колоната, соодветно 8-12 пати помали, а нивниот распоред во колоните е извесен.

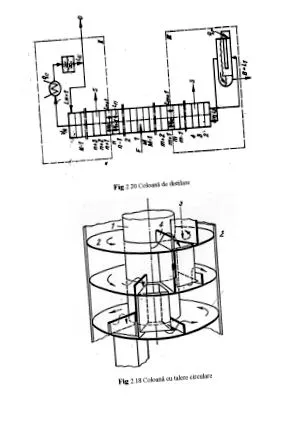

Сликите 2.18 и 2.19 ги прикажуваат распоредот на плочите во колони. На слика 2.18 е прикажана кружната плоча дизајнирана од Линд. На слика 2.19 се прикажани перфорирани подножја, најчесто користени, со едно и две поминување на течната фаза, во зависност од големината на колоната: со дијаметар над 2 m со две премини.
Пополнувањето на колоните е распоредено во пакувања, кои обично не надминуваат 2 m во висина. После секое пакување, течноста се собира и се дистрибуира подеднакво на делот од колоната,
За опис на процесот во колоните, ќе се упати на слика 2.20, кога се разгледува мешавина од две компоненти (бинарна).
