Опасност: електричната струја е опасна по живот! За да работите на електрични системи, потребно е специјализирано знаење и специјална обука. Јас не сум одговорен за точноста на моите придонеси. Исто така, не преземам никаква одговорност за оштетување на имот или лична повреда што може да произлезе од работа на електрични системи!

Разводни кутии се користат во електрични инсталации за стегање/дистрибуција на жици.
Најпозната верзија е површински монтираната разводна кутија, која обично е погодна за употреба во влажни простории како што се гаражи.

Сепак, често се прават критични грешки при инсталирање, а потоа стегање на жиците.
Затоа, овој напис покажува како разводна кутија е правилно инсталирана и што треба да внимавате.

Прво, треба да се најде соодветна лименка.
Покрај соодветната класа на заштита, која може да варира во зависност од областа на примена, исто така, мора да се земат предвид дозволениот број жици, дозволениот пресек на жицата и максималниот број на терминали (во зависност од пресекот).
Овие информации обично може да се најдат на кутијата или на капакот на разводна кутија. (види слика)

Потоа мора да се отворат соодветните влезови на кабелот. Мала алатка понекогаш е вклучена за оваа намена, но шрафцигер може да се користи и за прободување или нож.

Без оглед на тоа како ги отворате влезовите на кабелот, дупката мора да се прилагоди на обемот на кабелот, така што ќе се задржи заштитата на влагата и странското тело. Кабелот треба повторно целосно да ја запечати дупката.

Јакната на кабелот треба да излегува приближно 1 см во штекерот.

Сега може да започне вистинското заглавување. Препорачливо е прво да започнете со заштитните спроводници. За да го направите ова, доведете ги жиците да бидат заглавени до долниот дел од кутијата и свиткајте ги нагоре во снопови. Сега жиците се скратени на иста должина и приклучоците се прицврстени. Приклучоците за приклучоци Wago често се користат за заглавување.

Останатите жици исто така може да се стегнат со користење на истиот принцип.

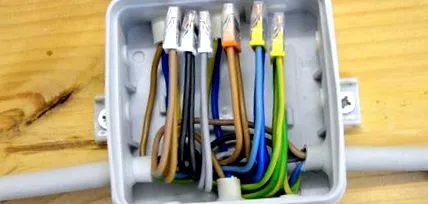

Тогаш конзервата треба да изгледа вака:

Откако ќе се затегнат сите жици, капакот на разводната кутија може да се закачи.

Стегањето разводна кутија на овој начин има многу предности. Од една страна, сè уште има доволно резерва во должините на жиците, што го олеснува менувањето на системот подоцна. Понатаму, овој метод на ожичување е многу појасен и исто така овозможува мерење без проблем на одделни жици со соодветен уред за мерење.

Видеото подолу повторно ги прикажува сите чекори на работа.
