Детално 1-фазен и 3-фазен инвертер

Кога се користи 1-фазен и кога се користи 3-фазен инвертер? Дали трифазен или еднофазен инвертер е посоодветен за приватни апликации?

Тековниот тренд е јасно кон употреба на трифазни инвертори. За разлика од конвенционалните еднофазни инвертори, трифазните инвертори можат да избегнат неурамнотежени оптоварувања во напојувањето во мрежата.

Споредба на цени од ФВ провајдери во вашата област

Еднофазна и трифазна наизменична струја во куќата и електричната мрежа

Трифазен инвертер SMA Sunny Tripower 9000TL за соларни системи од 5 до 9 киловати. (Фото: СМА Солар)

Ако имате PV систем и го користите за производство на електрична енергија за вашето домаќинство, таканаречен конвертор на напон го претвора генерирана директна струја во соодветна наизменична струја хм, што потоа може да го користат апарати за домаќинство. Како по правило, овие системи не се целосно независни, сепак ви требаат дополнителен пристап до електричната мрежа на снабдувачот со електрична енергија за да не остане во темница ако не успее ФВ системот.

Сепак, давателите на електрична енергија користат надвор од домашната мрежа таканаречена трифазна наизменична струја: Оваа наизменична струја се состои од три наизменични струи со иста фреквенција и завршува на куќниот приклучок. Само на ова поврзани со една од трите фази, па повторно од домашните приклучоци само еднофазна наизменична струја доаѓа.

Симетрична и асиметрична дистрибуција на напон

Храна PV системи соларна енергија еднофазен во куќната мрежа еден, ова може да предизвика проблеми. Затоа што густината на системот е голема и ќе индивидуални уреди нерамномерно дистрибуирани низ различните фази на мрежата, исто така може Асиметрија во напон во мрежата се јавуваат.

Трифазни инвертори, од друга страна, секогаш ја дистрибуираат електричната енергија рамномерно во сите три фази и направи за многу симетрична поделба. Клоци сега Вчитајте врвови или падови поради различното сончево зрачење на одделните соларни модули, тие се соодветно регулирани и избалансирани.

Дали се должи на еднофазни структури до нарушувања на трите фази, ова обично доведува до оштетување на електричните апарати во домаќинството. Алтернативно, може некој Еднофазен инвертер со симетрична спојка употреба, но во споредба со трифазен инвертер, само потрошувачката на материјал што ќе се добие, вреди не вреди.

Законска регулатива за трифазни инвертори

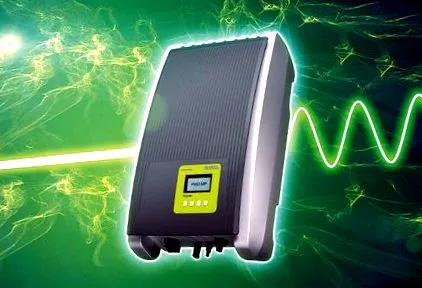

Еднофазните инвертори на ПИКО МП од КОСТАЛ служат класи на напојување од 1,5 до 4,2 kW и се идеално погодни за мали фотоволтаични системи на едносемејни куќи. (Фото: KOSTAL Industrie Elektrik GmbH)

Давателите на електрична енергија мораат Гарантирате стабилност на мрежата. За да може да се гарантира ова, овие т.н. Создадете контролни резерви. Ова може на пр. Б. може да се реализира со употреба на батерии и електрохемиски решенија за складирање, кои обично се многу скапи. Овие Дополнителни трошоци за стабилизација на мрежата да ги пренесат давателите на електрична енергија на своите потрошувачи преку повисоки цени на електричната енергија Ако сите PV системи беа претворени во таканаречени трифазни инвертори, тие можеа оваа цена значително се намали волја.

Затоа, на почетокот на 2012 година законодавниот дом издаде основна основа Правило за примена (VDE-AR-N 4105) за работа на PV системи со цел да се гарантира најголема можна стабилност на мрежата од страната на системот. Меѓу другото, ова значи дека еднофазните инвертори можат да се користат само до големина на системот од 4,6 киловолтни ампери (kVA) по фаза дозволено се. Ако излезот на PV системот е над 4,6 kVA, мора да биде трифазен инвертер може да се користи.

Пронајдете експерти за PV инсталации во вашата област

Голем избор на инвертори за мали класи на напојување

Еднофазните инвертори од серијата Fronius Primo со алгоритам за следење MPP Dynamic Peak Manager се без трансформатори и се достапни во опсег на моќност од 3,0 до 8,2 kW. (Фото: Fronius International GmbH)

Во моментов можете да набавите еден Голем број на современи еднофазни и трифазни инвертори на пазарот.

Помали еднофазни инвертори:

SolarEdge SE серија
СМА Сончево момче
Серии Kaco Powador 00 и 02
Костал Пико
Фрониус Примо

Помали трифазни инвертори:

SMA Sunny Tripower
Kaco Powador серии TL3 и TR3
Сончево езеро Самил Пауер
Костал Пико
Фрониус Симо

Од 2012 г. законска регулатива стапи во сила за употреба на трифазни инвертори, скоро сите познати производители на брендови првенствено нудат трифазни решенија за приватни домаќинства. Исто така има и Специјални решенија како што се Б. од СМА Солар за поголеми PV системи со кои се користат еднофазни инвертори во комбинација функционално за трифазно напојување можат да бидат меѓусебно поврзани.

Електрична спојка на три еднофазни инвертори за формирање на трифазна единица за напојување. (Графички приказ: SMA Solar)

Дополнителни функции на современи трифазни инвертори

Трифазни инвертори се достапни како Низок буџетски модел од сегментот на ниски цени и како Модел од висока класа со мониторинг станица за PV системот. Моделите со интегрирани MPP тракери се особено интересни. Концептот за мулти-следење потоа ја поставува работната точка на одделните полиња на модулот индивидуално и совршено ги оптимизира.

Модели со два интегрирани MPP тракери се во можност паралелно да работат со различни ориентации на панели: Ова значи дека соларните панели теоретски може да бидат прикачени на обете страни на зашилениот покрив. Високи решенија како што се врвните модели на Спутник или Пауер Оне дури и три MPP тракери. Доколку е потребно, можете дури и да контролирате три различно осветлени површини на сончевиот модул и да ги поврзете разумно. Сепак, овие се користат многу ретко.

Во зависност од големината на системот, може да има смисла да се користи модел со соодветен Функција за следење и поврзување на мониторот да стави. Овие трифазни инвертори потоа го формираат срцето на системот и даваат информации за сите важни податоци. Тогаш моделите од висока класа ги пренесуваат податоците целосно автоматски во онлајн меморија, на кој потоа може погодно да се пристапи со таблет или паметен телефон.

Трофазниот инвертер StorEdge поддржува DC или AC напојување на различни системи за складирање на соларна енергија, како што се BYD B-Box LV или LG Chem RESU 48V батерии. (Фото: SolarEdge Technologies)

Дали сè уште е опција еднофазен инвертер?

Нема генерален одговор на тоа, но обично веќе не. Ако погледнете што нудат производителите на инвертори, е тренд јасно до трифазен инвертер. Малите системи сè уште можат да користат еднофазен инвертер, но тоа не им дава услуга во однос на подоцнежните опции за модернизација. Ако се разгледа и аспектот што го има Цени за трифазни инвертори паѓаат понатаму и понатаму, треба да се потпреме на трифазен модел. На овој начин, PV системот е исто така оптимално опремен за идни промени.
