Машини за чистење жито

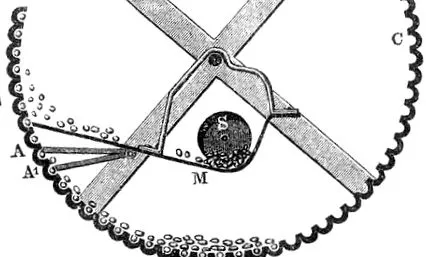

Чистењето и сортирањето според обликот на зрната со помош на клеточни тапани се врши со тоа што, кога тапанот се ротира, кружни и кратки зрна се вметнуваат во клетките на тапанот и како резултат се земаат повисоко од издолжените зрна што ги преминуваат клетките на внатрешниот wallид на тапанот. слајд надолу Понатаму подигнатите тркалезни зрна се фаќаат во корито М (текст сл. 1, стр. 768) кога ќе испаднат од ќелиите Ц и се изведуваат од тапанот со завртка С. Скреперите А и А 1 осигуруваат дека подолгите зрна не се земаат премногу високо. Може да се прилагоди сливното подрачје на коритото.
На слика 1 од табелата е прикажан триериум, „комбиниран“ од Мајер и Ко во вар. Зрното, кое е рамномерно отстрането од багажникот на фидер со дистрибутивен валјак [767] а, веднаш е изложено на струја на ветер генерирана од вентилаторот d, што ја испушта депонијата и прашината; Камењата, ушите, дебелите првуци и др. Се пренесуваат од шејкерот б во кутија. Зрното што паѓа низ ситото се пренесува преку инка e, долната цевка k може да се прилагоди со рачка h, или во тапанот за одвојување g, како што е прикажано, или, ако се претпочита f, директно во тапанот за сортирање q околу тапанот за одвојување, па без претходно да се прочита. Во првиот случај, тркалата, семето, малите и скршени зрна се подигнуваат низ клетките во коритото 1 и се носат со завртката до горниот крај м и се излачуваат таму. Вториот дел g, барабанот за извлекување, кој е опремен со поголеми ќелии, ги чита пократките зрна од пченица и јачмен и ги испушта во второто корито o, чијшто шраф ги води низ отворот p на врвот во тапанот за сортирање q. Овде житото е поделено на четири вида, додека овесот се појавува на n.
Ефектот на "едноставниот" триер, кој е опремен со тапан за празнење со ќелии со иста големина, е лесно разбирлив, само што житото се подигнува во коритото o со кофа со лифт на крајот од барабанот.
Триерие обично може да се користи само за 'рж и пченица или само за јачмен и овес без промена на трије тапани, со т.н. Сепак, сите четири видови овошје може да се исчистат и сортираат со употреба на универзалната врата на фабриката погоре. Смесата прво се става на горниот дел од послужавникот, кој е опремен овде со поголемите ќелии, каде што помалите зрна, половина зрна и семето од плевел се подигнуваат во вдлабнатината на завртката, додека добрите, големи зрна низ отворите што се наоѓаат меѓу двете Триерен се наоѓа, паѓа во долната половина на цилиндерот за сортирање околу тројниот тапан и се подредени овде. Откако ќе поминете низ горната половина на коритото, преостанатата мешавина паѓа низ отворот во долниот дел на послужавникот, кој е опремен со помали ќелии. Тука половина од зрната и семето од плевел се подигнуваат во долната половина на коритото и се носат на излезот со помош на штрафовата. Добрите зрна од помалата сорта се подигаат на долниот крај на трупот преку прстен за чаша во цевка до коритото, во која со завртка се пренесуваат до горната половина на барабанот за сортирање што треба да се сортира и овде.
Понекогаш тапанот за сортирање е исто така распореден наклонет во спротивна насока под тапанот за вадење. Слободниот пад неопходен за работа се добива наместо наклонетата монтажа на тапаните со конусната форма на тапаните, од кои две со различни ќелии со посебни отвори што можат да се затворат со прилагодливи слајдови се распоредени една зад друга за понатамошна употреба (Rhenish Apparatebauanstalt Brьhl). Со цел триоретот да биде погоден за ленено семе, во кутијата за истурање се дадени жлебни валјаци за кршење на грутките што се појавуваат честопати и цилиндар за претходно чистење со тркалезно сито за прашина и дупчено сито од ленено семе пред триерот (Вернер и Ко. Во Дрезден). Француските производители, како што се A. Clert во Niort, Brothers Marot во Niort, A. Billioud во Paris, ја споделуваат машината на таков начин што секој тапан со различни ќелии може да се користи за себе. Овие претежно користат дрвени рамки и послаби цинкови палта, кои се полесно изложени на абење.
Друго сортирање според формата, кое најмногу се користи за одделување на стрништата од кернели од репка, е прикажано на слика 2 од табелата во машината на браќата Рцбер во Вута. Оваа машина користи странична ротирачка ткаенина (груба кожна ткаенина), која се активира со рачен чудак и наклонот може да се прилагоди. Материјалот излегува од инката, која се наоѓа во горниот преден агол, регулирана со валјак со заоблени проекции. Никулецот и другите издолжени додатоци се тркалаат побавно на наклонетата крпа и стануваат побрзи со крпа што трча лево однесени на страна за да паднат таму долу, додека тешките кружни зрна се земаат само малку и се тркалаат побрзо за да бидат фатени на долната долга страна. Под горната крпа има два ребрасти вибрирачки ролери. За да се зголемат перформансите, две крпи се ставаат еден над друг, така што машината не е премногу долга. Во машините со крпа што се врти нагоре, ролерите се хоризонтални, а инката што се протега по целата ширина на крпата е на врвот. Нитутките се фрлаат на врвот, со стругалки кои го задржуваат житото.
Преместувањето на предметите што треба да се исчистат низ воздухот заради одвојување според нивната гравитација се врши на различни начини; најтешките зрна летаат најдалеку и најлесни најмалку; Индивидуалните типови се фаќаат одделно со прилагодливи партиции. Најлесен начин за движење е преку тежината на стоката, со тоа што последната се лизга надолу по закосената површина и се спушта надолу преку малку насочено нагоре раб (Гунделах во Берлин), или со лизгање надолу на соседните олуци во форма на завртка со претечен раб, потешките Зрна преку работ на внатрешноста кон надвор (А. Брилински во Посен).

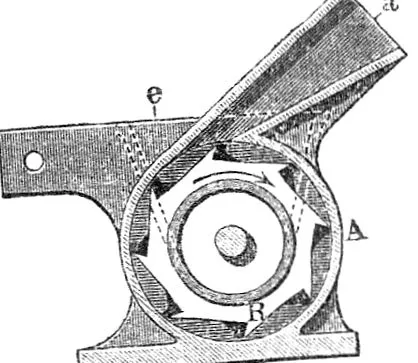

Овие уреди немаат подвижни делови во целост. Почесто движењето се носи со ротирачки делови; овие машини, центрифугални машини, работат преку центрифугална сила. Или, стоката поминува низ инка а (текст сл. 2) во куќиштето А до центрифугалното тркало Б поставено во брза ротација, што ја исфрла стоката надвор преку насочениот излезен канал а (А. Науман во Шлетау) или тој Паѓа добро на голем, брзо ротирачки валјак покриен со груба ткаенина, правецот на полетување се регулира со лабаво легнат помал валјак (Gebr. Rцber во Вута).
Центрифугата за жито од Х. Кајзер во Лајпциг исто така работи преку центрифугална сила. Зрното се става во олук, со одлив регулиран од полжав од светлината и преку вибрирачко сито од поголемите делови со ветер на вентилатор, конечно ослободено од малите тркалезни семиња од плевел и половина зрна во врата потоа влегува во центрифугата. Ова се состои од стоечки, брзо ротирачки, тапан во форма на конус направен од шипки, меѓу кои просторите се зголемуваат во ширина од дното кон врвот (од 1,8 на 3,4 мм). Исчистените зрна се движат нагоре до wallидот на решетката кон поголемиот обем, минувајќи низ процепот што одговара на нивната големина, така што најмалите зрна на дното и најголемите зрна на горниот дел ја напуштаат центрифугата и се фаќаат во три вида.
Меѓутоа, најчесто, при чистење по гравитацијата, воздухот се пробива низ житото што се внесува во тенок слој, обично со вентилатор, како што е случај со сите метеници за ветер, мелници за чистење, мелници за кади и штракање на жито.
Раздвојување од удари врз целосна закосена површина се случува на т.н. (Јосешен) Крифлур (Слика 4 од плочата, Гебр. Рцбер во Вута). Зрното паѓа од инката Т помеѓу две наклонети ленти од триаголна маса Д, потпрени на дрвени извори, навалени напред и разнишани директно со рака или со машинско возење нормално на неговата наклонетост, со висок раб. Зрната и додатоците на светлината се тресат низ theидовите на масата и триаголните блокови во средината постојано се удираат и тие се фрлаат нагоре, првите се тркалаат по навалената површина на масата повторно и повторно додека не се исчистат повторно преку сито А, паѓаат кај О, додека светлосните примеси на Навалете се и на крајот испаѓајте во Б, секое зрно се задржува за нискиот раб под дупките Б. Со оваа машина, особено овесот се чисти и сортира и ерготата се отстранува од житото.
