Исправете каде се прицврстени штитовите на изопачениот пар

Имам две плочки за струја поврзани со кабел со 5 под-кабли:

  • 6 напојување преку специјално изработен коаксијален кабел (слично на напојувањето за лаптоп).
  • 2x 100 Mbit/s LVDS надвоен изопачен пар на импеданса од 100 Ом.
  • 2x 1 Mbit/s МОANЕ преку истиот кабел со изопачено пар од 120 оми.

штитовите

Секој кабел LVDS е завршен со отпорник од 100 оми на крајот на RX. Тие имаат фолија-штит со жици за одвод.

Секој кабел CAN се завршува на двата краја со отпорник од 120 оми. Тие имаат фолија-штит со жици за одвод.

Изолираното напојување од 24V се доставува до левата плоча каде што се спушта на 6V (не е изолирано). Двете картички содржат сопствен 3.3V DCDC регулатор (не изолиран) за локална електроника.

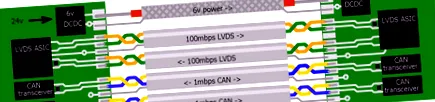

На кои краеви треба да бидат поврзани екраните? Претпоставувам дека штитовите LVDS треба да бидат поврзани на крајот на изворот, како што е прикажано на сликата.

Бидејќи двата краја на автобусите CAN се извори, двата краја на штитовите CAN треба да бидат поврзани со GND?

Додадено: Двете плочи се сместени во пластични куќишта и нема заземјување.

Ова е тешко да се одговори, најмногу затоа што RF и EMI се неверојатно контраинуитивни. Може да се каже дека некој што тврди дека го разбира ЕМИ сигурно не го разбира ЕМИ. Јас не тврдам дека целосно го разбирам ЕМИ. Знам многу за тоа, но имам некои празнини во моето знаење. Имајте го ова на ум додека го читате мојот одговор.

Мојата главна грижа е дека LVDS, и навистина секој друг диференцијален сигнален метод што не користи изолациски трансформатори, не е совршено диференцијален. Постојат несовпаѓања во двигателите на диференцијалот што предизвикуваат „бучава“ на заедничкиот режим на парот на разликите. Овој шум на вообичаен режим има и патека за враќање на сигналот, што во ова сценарио би било на GND или на штит. Проблемот со исклучување на штитовите од едниот крај е што таа патека за враќање на сигналот е на кабелот за напојување - што создава голема површина на јамка и резултира голем ЕМИ. Додека струјата за враќање на бучавата во заедничкиот режим е мала, областа на јамката е голема и ова мора да се земе предвид во дизајнот.

Во еден од моите дизајни, пуштив сигнали од 2,5 GHz преку 18-инчен кабел SATA. За оние кои не знаеја, кабелот SATA содржи два пара дифра и два штита. Двата штита се поврзани едни со други на краевите. Кабелот не содржи никакви жици на GND освен штитовите. Според мојот дизајн, штитовите беа поврзани со сигналите GND на двата краја. Овој дизајн одлично функционираше и во моментов е во масовно производство. Тоа е во согласност со FCC Класа Б и еквивалентна верзија на CE за електромагнетна компатибилност, вклучувајќи зрачени емисии, подложност на RF и чувствителност на ESD.

Во споредбата на SATA, сите SATA матични плочи/погони ги поврзуваат штитовите на двата краја и работат совршено со голема брзина. Каблите SATA се достапни во должина од 6 инчи до 2 стапки - слични на оние што се користат во ИЛИ. Системите со SATA ги исполнуваат построгите регулативи за ЕМС. И тие се испраќаат во десетици до стотици милиони единици годишно.

Ако го дизајнирав овој систем, ќе ги поврзав штитовите на двата краја. Постојат милиони современи системи кои го покажуваат ова.

LVDS се диференцијално завршени (низ фази) така што не треба да се појавува проток на нето-струја - тие се избалансирани. Извртените парови ви даваат ширење на квази-ТЕМ режим, така што оклопот тука е чисто електрично поле. Завршете на едниот крај како што сте нацртале за да избегнете тековни јамки.

Бидејќи имате имплементирано диференцијален CAN систем и користите методи од точка до точка, за ова се применуваат истите аргументи како и за LVDS. Јас би ја прекинал штитната врска десно, но ќе ја зачував левата.

Вашата врска за напојување изгледа добро. Целиот проток на струја на сликата од напојувањето тече назад близу влезната струја. Нема струја на слика што тече од еден од сигналните системи, бидејќи тие се диференцијални и завршени, така што враќањето на сигналот на земјата поврзано со напојувањето е во ред.

Тие не споменуваат дали има други потенцијални агресорски кола/кабли во близина. што може да ја смени оваа шема.

За преглед, прочитајте ја книгата на Хенри От „Техники за сузбивање на бучавата во електронските системи“.
