Приоритетно коло решава проблем што едниот или другиот кампер сигурно го знае на елегантен начин. Во нашите подвижни домови, напојувањето се обезбедува со поврзување на крајбрежната моќност преку надворешниот приклучок предвиден за оваа намена. Покрај тоа, често се инсталира конвертор на напон, кој обезбедува 230V кога патувате или кога стоите слободно. За таа цел, во многу моторни домови се инсталираат посебни приклучници. Некои работат само кога возилото е поврзано со надворешен приклучок, другите се наменети само за работа со инвертер. Како што ни рече внимателен читател, ова е особено вознемирувачко кога е инсталиран само еден приклучок за инверторот. Во текот на нашето проширување, ние го решивме токму овој проблем со вклучување на мрежата. Сега можете да дознаете како работи сето тоа.
Причина за мрежно приоритетно коло
Прашањето е, зошто и двата извори на напон не можат да бидат поврзани со заедничко коло? Јас ја објаснувам целата работа врз основа на нашите потреби.
Бидејќи сме претежно слободни, нашите приклучоци во структурата се снабдуваат преку инвертер. Но, бидејќи сонцето не секогаш сјае и соларниот принос е обично помал во зима, ние исто така инсталиравме приклучок за напојување на брегот. Ако надворешен напон во мрежата (на пр. Од генератор или место за кампување) е вклучен преку надворешниот приклучок, тој ќе го достигне излезот на инверторот и ќе го уништи. За да се избегне точно ова, потребно е мрежно приоритетно коло. Без овој дополнителен уред, ќе требаше да поставиме и втор круг со кабли и приклучоци.

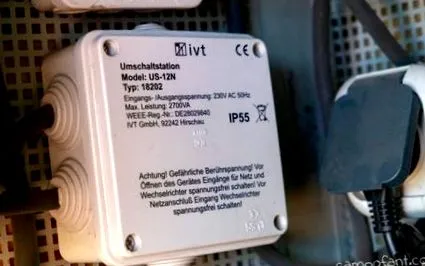

Функција на автоматско вклучување на мрежата за 230V
Приоритетно коло препознава дали е присутен втор извор на напон (напојување на крајбрежјето). Ако е така, излезот на инверторот автоматски се исклучува од електричниот систем на возилото и се напојува надворешниот напон. Ако надворешната струја сега е повторно исклучена, напонот на инверторот повторно влегува во игра. Преминувањето на мрежата се одвива во рок од 0,5 секунди. Поврзаните уреди се гаснат кратко и покрај ова брзо вклучување.
Едноставен и, пред сè, сигурен начин на користење на едно електрично коло за два извори на енергија. Нема потреба да се поставуваат дополнителни приклучоци или кабли (со исклучок на линијата од инверторот до прекинувачот за приоритет во мрежата и, ако конверторот на напон нема интегриран RCD, ниту дополнителен RCD).
Реновирање на приоритетното струјно коло во моторниот дом
Во принцип, работата на системи од 230V се препорачува само со специјалистичко знаење. Можете да реновирате мрежен прекинувач во скоро секој подвижен дом. Со уредот се вклучени германски упатства со дијаграм за поврзување. Доколку го имате потребното знаење, ќе можете да го инсталирате уредот без никакви проблеми. Ако не сте сигурни, треба да го инсталирате струјното коло за приоритет во мрежата.

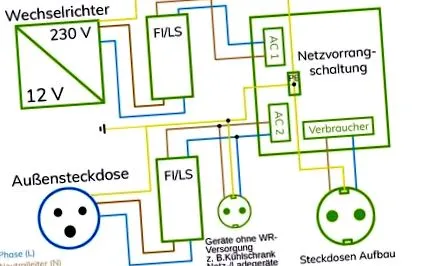

Пример со дијаграм на коло и инсталација на приоритетно коло
Како што можете да видите од дијаграмот на колото, ги поврзав инверторот со влезот AC1 (роб) и надворешниот приклучок за поврзување AC2 (главен). Користевме линии од гумени црева со пресек од 2,5 mm². Приклучоците од телото се поврзани со излезот (потрошувач).
Ако ви требаат информации за пропишаните кабли за инсталација од 230 волти, ги препорачувам нашите постројки Електрични мотори: Совети за само-монтажа.

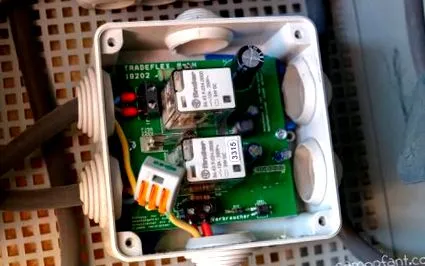

Ве молиме, проверете дали сте ги обезбедиле насоките со жични завршни ракави, така што тие имаат соодветен контакт и се држат во терминалите на завртките. Просторот помеѓу излезот и куќиштето е малку тесен, но ако ги отстраните капаците за запечатување, тоа работи доста добро.

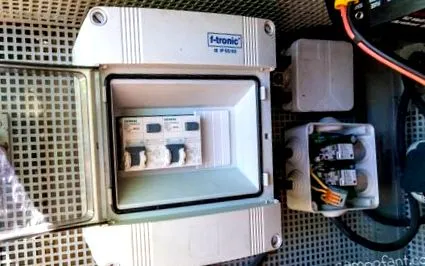

Меѓусебно е поврзан прекинувач FI/LS.

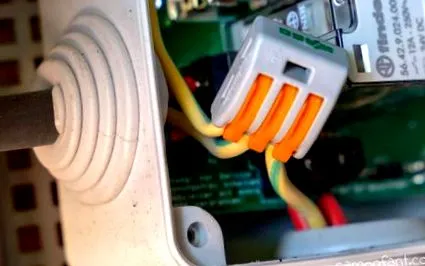

Заштитниот спроводник е поврзан во куќиштето со терминал Ваго. Така што фрижидерот и полначот работат само со моќност на крајбрежјето, разграничив друга линија пред струјното коло на мрежата. Бидејќи сè уште имаме постар модел, нема автоматско префрлување помеѓу работата на електрична енергија и гас.
Инвертер со приоритетно коло
Постојат и инвертори од познати производители кои веќе имаат интегрирано приоритетно коло. Ако сакате да дознаете повеќе за конверторите на напон, ја препорачувам нашата статија „Инвертер подвижен дом, вака се врти 12V 230V“.
