Инсталација на вентилаторот во CXC2

Ви благодариме за прилог CXC2 одлучиле!

Со следниве упатства, ние би сакале да ви објасниме како работи склопот на вентилаторот зад предниот панел.

Чекор 1

Прво, извадете ја предната плоча од кафезот за куќиштето.

За да го направите ова, едноставно посегнете во вдлабнатината под предниот панел и повлечете ја плочата со кретен.

чекор 2

Голем број на различни завртки се вклучени во опсегот на испорака на CXC2.

За собранието на Аргус L-12025 потребни се две од овие црни завртки (нацртани со сина боја).

чекор 3

Дупките за завртки тука со а црвен круг се дупки за монтирање на најнискиот вентилатор.

Сега ви требаат два од издвоените за приврзаност црни завртки.

Чекор 4

Сега земете една од трите Аргус L-12025 Навивајте го и закачете го на неговите долни дупки со две од двете долги црни завртки на куќиштето (дупки од чекор 3).

Кабелот за напојување на вентилаторот може едноставно да се напојува во внатрешноста преку отворот (види црвена стрелка) на куќиштето.

Чекор 5

Сега извадете го страничниот дел од CXC2 и извадете ги затворените црни завртки за вентилатор од пакувањето на вентилаторот.

Како што е прикажано, поставете ги последните две завртки на долниот вентилатор од внатрешноста на куќиштето.

Останаа двајцата Аргус L-12025 Вентилаторите што се вклучени во обемот на испорака, исто така, може да се закачат одвнатре со помош на завртките за црн вентилатор.

Чекор 6

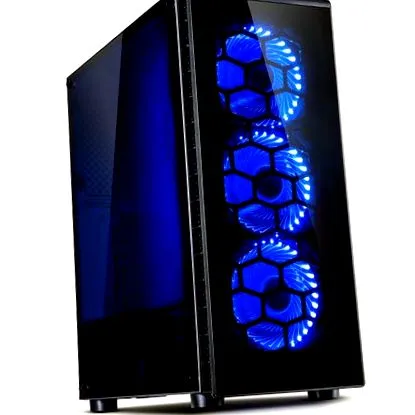

Кога ќе ги инсталирате сите три вентилатори, вашиот CXC2 сега треба да изгледа вака од напред.

Ве молиме, проверете дали сите вентилаторски кабли се ставени низ отворите одвнатре!

Чекор 7

Сега земете ја предната плоча што претходно ја извадивте и повторно закачете ја на кафезот за куќиштето. Проверете дали предната плоча е рамна и дека сите пластични уши се прицврстуваат на своето место.

Забавувајте се со вашиот нов CXC2!
