Неодамна станав горд сопственик на стерео микроскоп Olympus SHZ 10. Стерео микроскопот има дури и фототреб и страничен излез за видео (ТВ).
Сега, се разбира, размислувам за вистинскиот адаптер за фотографии за мојот Canon EOS 650D. „Стандардното решение“ за ова е користење на OM Photomicroadapter L на фотот и проекторот 1.6x (недостапен) или 2,5x. Дали сте го направиле Бернд за ова домашно производство?
Дали има некои алтернативи во овој поглед? Дали излезот на видеото е на страната на која било употреба?
Вклучен е и адаптер U-PMTVC и NFK 3.3x LD проектор. Потребно ви е „нешто“ за адаптацијата на фотографијата?
Додавам и фотографија.
Ви благодарам и со почит
Јареми
слики
Со цел да се зголеми средната слика за микрофотографија, постои и опција за користење на окуларот со оптика за низводно реле, покрај соодветниот проектор, како што се практикува и со други адаптации.
Канонот EF40mm резултира во понатамошно зголемување со фактор 1,6x над 10x окуларот со фокусна должина од 25mm. Исто така, леќата EF-50mm над окулар 8x (фокусна должина 31,5 mm).
Здраво Бернд,
Во право си, го пробав веднаш, окуларот Zeiss KPL се вклопува во фото цевката (со малку игра, мислам дека NFK леќата има дијаметар од 25mm). Со EF-50mm леќа над 8х окуларот, ова дава прилично добра слика и детали.
Покрај тоа, адаптер по мерка е денот на денот
многу поздрави
Јареми
Со стерео микроскоп, окуларот KPL помалку се препорачува, но ништо не зборува против тоа за тестот. Затоа треба да се користи не-компензирачки окулар.
Ако дијаметарот на видното поле или кругот на сликата се доволно големи (околу 25мм), што честопати е случај со стеблото, можете дури и да пробате директно снимање без никаква средна оптика. Ако црната цевка може да се отстрани на фотографијата, таа може да се замени со соодветна цевка за шпорет со Т2 врска.
Здраво Бернд,
Сликата со KPL не беше толку лоша. Инаку, за кои очила сè уште станува збор, што не се коригираат (марка/тип)?
Директната адаптација на средната слика ќе биде најдобро решение. Но, фото-цевката "SZH-PT" не дозволува отстранување на горниот дел. Значи, не можете да дојдете до средната слика, за разлика од SZX12.
по можност би користел окуларот Олимп. На крајот на краиштата, најдобро е да се совпадне со остатокот од изгледот. Но, исто така можете да пробате окулатор за Кина, кој е ефтин за купување и исто така дава прифатливи резултати.
Благодарам Бернд. Findе дознаам што се случува од Олимп. Можеби и бесконечен окулар на Зеис Јена, кој треба да биде без компензација.
Мислев дека веќе направив адаптација на средната слика на СZХ погледнете овде:
K9bHRFj
Изгледа може да изгубите тежина?
Затоа, не можам да замислам дека тркалезната цевка, квадратната кула и стативот треба да се заваруваат или лепат заедно. Исто така, не работел во едно парче.
Здраво Клаус и Бернд,

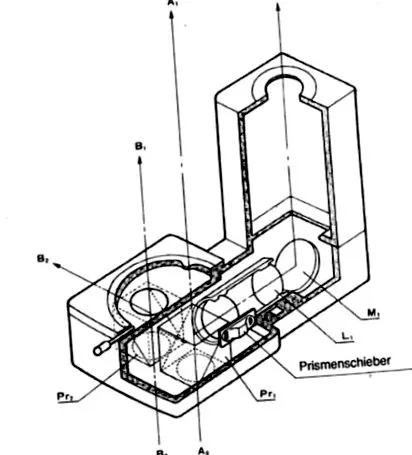

Го барав следново: Фото-цевката SZH-PT е структурирана на следниов начин.
Тркалезната цевка може да се отстрани. Со фото-цевката SZH-PT, не можам повеќе и не можам да најдам нешто за расклопување. Средната слика е затоа внатре, има само еден окулар
тогаш сепак, средната слика треба да се создаде во квадратната кула.
Ова треба да биде одвоено од основната единица, во која, според цртежот, се наоѓа слајдот на призмата, или?
Дали веќе го проверивте дното за да видите дали има шрафови таму?
Здраво Бернд,
да од долната страна има 4 букви, се чини дека квадратната кула е прикачена на неа.
Сè уште не сум се решил да го решам ова
Хм, ќе требаше да ја симнам кулата и потоа да видам каде е средната слика и колку е голема, нели?
така би го сторил тоа. Но, не треба многу да се случи.
сега поминаа добри девет месеци. Всушност се случило оттогаш?
Здраво Бернд,
на мојот срам морам да признаам дека во тоа време не успеав повеќе со демонтирање на кулата. Но, ќе погледнам уште еднаш на ова градилиште и ќе се пријавам!
многу поздрави
Јареми
супер, тогаш можеби ќе имаме нешто за долгите зимски вечери пред нас.
Дали има некои алтернативи во овој поглед? Дали излезот на видеото е на страната на која било употреба?
Според брошурата, адаптерот SZH-PT35 се вклопува таму. http://www.alanwood.net/downloads/olympus-szh10-brochure.pdf Овој адаптер е слабо објаснет, моето толкување е дека адаптерот произведува слика со 1x. Бидејќи само со телеконвертерот 2x-A, врската доаѓа во целосен формат. Но, го немам, така што можам само да шпекулирам.
Ако сакате да експериментирате, обидете се со леќа за намалување на другиот излез на слика, SZH-PT.
