Детали за проектот

OptiStruct е модерен решавач на структурни анализи за линеарни и нелинеарни проблеми, со статички и динамички оптоварувања. Тоа е врвно решение за дизајнирање и оптимизирање на структурата.

Потпирајќи се на динамична технологија со повеќе тела, повеќе тело и напредни алгоритми за анализа и оптимизација, OptiStruct им помага на дизајнерите и инженерите брзо да развијат иновативни, лесни и ефикасни структурни модели.

Продолжувајќи да градиме 20-годишно наследство за да ја испорачаме првата технологија за оптимизирање на иновациите, OptiStruct нуди нови решенија за дизајнирање и оптимизирање на 3Д-печатени структури и напредни материјали, како што се ламинирани композити, за да бидат во тек со најновите трендови на производство. како онаа на адитивите, додека се возат трендовите во дизајнот.

OptiStruct го користат илјадници компании ширум светот за да ги анализираат и оптимизираат структурите за јачината, издржливоста и карактеристиките на NVH (бучава, вибрации и острина).

Прецизно специфицира материјална нелинеарност, геометрија и контакт за апликации, вклучувајќи анализа на заптивки, затегнување на завртки, ротордамичка анализа и термо-структурна анализа.

ПРИДОБИВКИ

Точна и сеопфатна физика

Неточна симулација не вреди да се изведува. Ова станува поважно кога моделите се управуваат и оптимизираат врз основа на резултатите од симулацијата. Затоа, во Алтаир, ние се стремиме да развиеме точни и сеопфатни аналитички решенија кои го доловуваат однесувањето на производите во секојдневната средина во која се дизајнирани да постојат.

Многу паралелен решавач

OptiStruct е исклучително паралелен решавач кој може да ја искористи најновата хардверска технологија. Преку методи како распаѓање на доменот, OptiStruct може да се работи на стотици јадра. Ова има уште поголеми импликации за проширената шема за развој на дизајнот, овозможувајќи им на инженерите можност да извршат кругови оптимизација од големи размери, дизајн за сигурност и стабилност и да спроведат студии за истражување со дизајнирање експерименти и така натаму. далеку.

Комплетно нелинеарно решение

OptiStruct поддржува статични и привремени анализи кои содржат нелинеарни материјали зависни од температурата, геометријата и контактот. Вчитувањето и триењето може да се засноваат на квази-време. Поддржува ерозија на елементи, хипереластични материјали, материјали дефинирани од корисникот и континуирано лизгање. Затегнувачки завртки и дихтунзи се поддржани за анализа. Дефектот на доменот се користи за забрзување на анализата со користење на повеќе јадра.

Најнапредниот решавач за NVH анализа

OptiStruct ги поддржува најнапредните карактеристики и процесни текови потребни за ефикасност и ефективност на бучавата, вибрациите, цврстината и акустичната анализа. Преку иновативни работни процеси, комплетната NVH анализа на возилата може да се изврши многу брзо и ефикасно.

Поефикасни, полесни и поиновативни модели

Стратешката употреба на соодветна технологија за оптимизација во текот на процесот на дизајнирање го зголемува потенцијалот за дизајнерите и инженерите за брзо развивање на поефикасни модели. Преку овие напредни алгоритми за оптимизација во OptiStruct, честопати подобрите перформанси доаѓаат заедно со намалувањето на тежината преку развивање на иновативен концепт за дизајн.

Овозможено е оптимизирано решение

Оптимизација! Оптимизација! Оптимизација! Најефективниот начин да се исполнат многу барања за дизајн, честопати контрадикторни и предизвикувачки, навремено и економично, е со примена на оптимизација во процесот на дизајнирање. Симулацијата мора да го води процесот на дизајнирање. Затоа, стратегијата за развој на OptiStrukt за овозможување на аналитички решенија за оптимизација се истакнува како еден од нашите диференцијатори, обезбедувајќи им на клиентите најдобра технологија за развој на најдобрите модели.

20-годишнина од победничката технологија за оптимизација

Повеќе од 20 години, OptiStrukt водеше развој на нови и иновативни технологии за оптимизација. Овие вклучуваат многу технологии од прва класа, како што се оптимизација на топологија заснована на стрес и замор, дизајн базиран на топологија за 3D печатени структури и технологии за дизајн и оптимизација на ламинирани композитни структури, меѓу другите. OptiStruct нуди најсеопфатна библиотека со одговори за оптимизација и ограничувања во производството што овозможуваат флексибилност потребна за формулирање на најширок опсег на проблеми со оптимизација.

Беспрекорна интеграција во постојните процеси

Интегриран во HyperWorks, OptiStrukt може да помогне во значително намалување на корпоративните трошоци за технологија на конкурентни решенија. Покрај тоа, со користење на постојните средини пред и по-обработка со врвни работни процеси за анализа, OptiStruct може беспрекорно да се интегрира во постојните процеси со минимално нарушување.

Вредно враќање на времето на инженерството

Поедноставените и лесно разбирливи пораки за грешки, во комбинација со строга проверка на моделот, помагаат во попрецизно симулирање на однесувањето на дизајнот. Ова овозможува повеќе време за инженерство, наместо време поминато за време на решавање проблеми и повторување на моделот, поради грешки во моделирањето.

Лесно за учење

Користејќи рационализирани работни текови и вообичаениот формат за внесување на Настран, OptiStruct е многу лесен за учење и интеграција во постојните процеси.

можности

Растворувач на сопствена вредност брзо и широко интегриран

Интегрирана стандардна карактеристика на OptiStruct во AMSES (автоматски повеќестепен под-структуриран Eigen Solver) што може брзо да пресмета илјадници режими со милиони степени на слобода.

Напредна анализа на НВХ

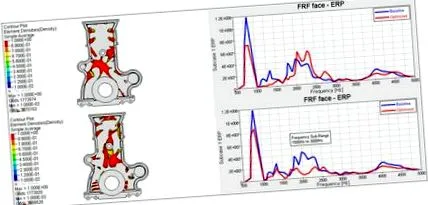

OptiStrukt нуди уникатна и напредна функционалност за NVH анализа, вклучувајќи анализа на TPA во еден чекор (анализа на патот на трансфер), анализа на проток на струја, техники за намалување на моделот (супер-елементи на CMS и CDS), чувствителност на дизајнот и критериум за дизајн ERP (Еквивалентна зрачена моќност на моќноста) за оптимизирање на структурите за NVH.

Робусно решение за нелинеарна анализа и издржливост на моторот

OptiStruct порасна за да поддржува сеопфатен опсег на физика за анализа на моторот. Ова вклучува решенија за пренос на топлина, моделирање на завртки и заптивки, хипереластични материјали и ефикасни алгоритми за контакт.

Создавање на концепти за дизајн

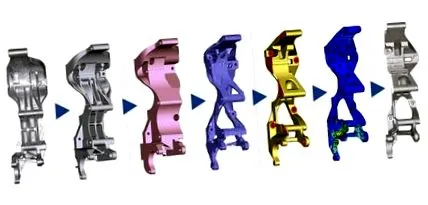

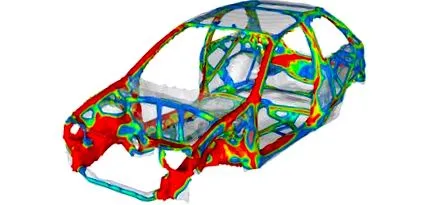

  • Оптимизација на топологијата: OptiStruct користи оптимизација на топологијата за да генерира иновативни предлози за дизајн на концепти. OptiStruct генерира оптимален предлог за дизајн заснован на дефиниран од корисникот дизајн простор, цели на изведба и ограничувања на производството. Оптимизацијата на топологијата може да се примени на простори за 1Д, 2Д и 3Д дизајн.
  • Оптимизација на топографијата: За структури со тенки wallsидови, ѓердани или ланци често се користат како елементи за зајакнување. За специфичен сет на големини на топки, технологијата за оптимизација на топографијата OptiStruct ќе генерира иновативни предлози за дизајн, со оптимален модел на топче и локација за засилување за да се исполнат одредени барања за изведба. Типични апликации вклучуваат фреквенции на зацврстување и управување со панелот.
  • Оптимизација со слободна големина: оптимизацијата на големината е широко применета при наоѓање на оптимална дистрибуција на дебелина во обработените метални конструкции и во идентификување на оптималните форми на слојот во ламинирани композити. Дебелината на елементот на материјалниот слој е проектна променлива при оптимизирање на димензиите.

Оптимизација за фино подесување на дизајнот

  • Оптимизација на големината: оптималните параметри на моделот, како што се својствата на материјалот, напречните димензии и мерачите, може да се одредат со оптимизација на големината.
  • Оптимизација на обликот: Оптимизацијата на обликот се изведува за рафинирање на постоечки дизајн преку променливи на формата дефинирани од корисникот. Променливите на обликот се генерираат со употреба на технологија за формирање - HyperMorph - достапна во HyperMesh.
  • Оптимизација на слободен облик: Сопственичката техника на OptiStrukt за непараметарско оптимизирање на обликот автоматски генерира варијабли на обликот и ги одредува оптималните контури на обликот врз основа на барањата за дизајн Ова ги ослободува корисниците од дефинирање на променливите на обликот и им овозможува поголема флексибилност за подобрување на дизајнот. Оптимизацијата на обликот е многу ефикасна во намалувањето на високите концентрации на стрес.

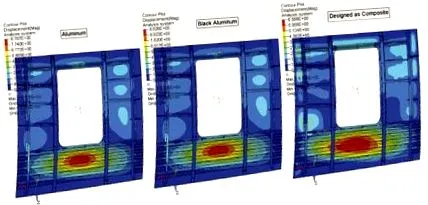

Дизајн и оптимизација на ламинирани композити

Единствен 3-фазен процес е имплементиран во OptiStruct за да помогне во дизајнирањето и оптимизирањето на ламинатните композити. Процесот се заснова на природен и лесен за употреба пристап за моделирање заснован на слоеви. Ова исто така го олеснува вградувањето на разни ограничувања во производството, како што е пилинг-оф, специфично за дизајнот на ламинатниот композит. Примената на овој процес доведува до добивање на оптимални форми на слоеви (фаза 1), оптимален број на слоеви (фаза 2) и оптимална низа на редење на слоеви (фаза 3).

Дизајн и оптимизација на структури на додатоци

Конструкциите од типот на додаток нудат многу посакувани карактеристики, како што се светлина и добри термички својства. Тие се исто така многу пожелни во биомедицинските импланти поради нивната порозна природа и способноста да ја олеснат интеграцијата на ткивата со трабекуларната структура. OptiStruct има единствено решение за дизајнирање на такви структури засновани на оптимизација на топологијата. Последователно на тоа, може да се извршат големи студии за оптимизација на големината на зраците за печатење, кои вклучуваат детални цели за изведба како што се стрес, виткање, поместување и фреквенција.
