А. Мерач на топлина (Мерач на топлина, WMZ) е мерен уред за одредување на количината на топлина што се доставува до потрошувачот преку грејно коло. Се пресметува од измерениот волуменски проток на водата за греење и температурната разлика помеѓу протокот и враќањето на грејното коло.

Измерената енергија за греење е дадена во гигажули (GJ) или мегават часови (MWh), претходно исто така во гигакалории (Gcal). Енергијата на греење снимена од мерниот уред е топлинска енергија што е пренесена во единица потрошувачка во одреден временски период, веројатно земајќи ги предвид другите компоненти на побарувачката, како на пр. B. греењето на водата. Ако периодот на мерење е една година, годишната побарувачка на топлина ја регистрира мерачот на топлина.

Содржина

Употреба на мерач на топлина

Мерачите на топлина главно се користат на

Куќни врски на централно греење од компании за снабдување со енергија,
Поделба на кориснички групи помеѓу делови од зградата (на пр. Продавници и станови) или делови од системот за греење (на пр. Греење и греење на вода за домаќинства),
индивидуални апартмани, ако алокаторите на трошоците за топлинска енергија не се опција како поевтина алтернатива, на пр. B. со подно греење.

Мерачите на топлина може да се користат и за мерење на извлечената топлина („ослободен студ“ или подобро: ладна работа) од системот за ладење. Важно е да се осигура дека повеќето од антифризните адитиви во ладилното коло се правилно земени предвид при пресметување на енталпијата и густината.

Функционален принцип и мерење

Функционалниот принцип на мерачот на топлина се заснова на физичко одредување на количината на топлина П, што се појавува со текот на времето кога се интегрира утврдениот излез на топлина: Излезот на топлина се пресметува со употреба на формулата:

(1)

(2)

Следното важи и за мерење на проток на волумен со употреба на ултразвук:

(3)

Последователната интеграција дава количина на топлина:

(4)

Со:
= Излезна топлина (во MW или kW)
= Проток на маса (kg/s)
cw = специфичен топлински капацитет на вода (kJ/(kgK); Wh/(kgK))
HV = проток на греење (° C)
HR = враќање на греењето (° C)
= Проток на волумен (l/s)
ρ = густина (кг/л)
А. = Површина на пресек (dm²)
v = Брзина на проток (m/s; dm/s)
П = Количина на топлина (MJ; kJ; kWh)
t = време (и; h)
Како што може да се види од формулата (2), протокот на волумен, како и температурната разлика помеѓу протокот на греење и враќањето на греењето мора да се измерат за да се евидентира топлината, а густината ρ и специфичниот капацитет на топлина мора да се измерат вВ. на водата.

Топлинските мерачи се состојат од мерен уред за проток на волумен (мерач на проток, водомер), пар сензори за температура и електронски калкулатор.

Со ултразвучно мерење се користи средната брзина на проток наместо протокот на волумен v заедно со пресекот на цевката А. донесе на почетокот.

Уред за мерење

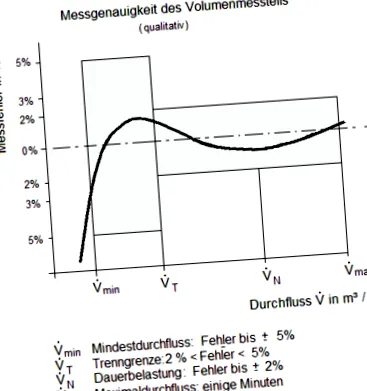

Грешка во мерењето

Мерењето на температурната разлика е исто така предмет на грешка што лесно може да стане релативно голема со мали температурни разлики. Со неточност на мерењето од +/- 0,3 K на индивидуалниот сензор, измерената разлика во температурата може во екстремни случаи да биде 0,6 K премногу висока или прениска. Во овој случај, со температурна разлика од 10 K, грешката е веќе 6%.

Ако треба да се одреди тековната излезна топлина, мора да се осигура дека температурниот профил во протокот и враќањето е стабилен со текот на времето, т.е. не се зголемува или намалува значително. Волуменскиот елемент на поладната вода во поврат треба одредено време за да стигне од повратниот термометар до термометарот за проток. Доколку се покачи нивото на температурата и истовремено се мерат температурите, се прикажува премногу мала разлика во температурата, бидејќи само подоцна измерената температура ја дава вистинската разлика во температурата на загреаниот волуменски елемент, а со тоа и на тековната излезна топлина. Вообичаените мерачи на топлина (видете погоре) математички го интегрираат излезот на топлина со текот на времето и повторно ги просекуваат грешките во моменталното мерење што се случува кога температурата се зголемува и паѓа.

Видови

Мерачите на топлина доаѓаат во различни дизајни, особено како

Компактен мерач на топлина: калкулаторот и единицата за мерење на волуменот се наоѓаат во едно куќиште (Компактен мерач на топлина на трупот) инсталиран. Делот за мерење на волуменот може да се дизајнира како ултразвучен мерач на проток. Парот на сензорот за температура е поврзан однадвор.
Комбинација на единица за мерење на волумен (обично мерач на топла вода), аритметичка единица и пар сензор за температура.
Покрај тоа, мерачите на топлина се опремени со клучни модули за датуми за кои не е потребно закупецот да биде присутен за читање, или со радио модули со помош на технологија приклучок и репродукција и за далечинско пренесување на потрошувачките вредности.

калибрација

Ако мерачите на топлина се користат за наплата на трошоците за греење, тие мора да се калибрираат во Германија врз основа на законот за калибрација. За време на калибрацијата, сензорите за температура прво се проверуваат индивидуално, а потоа се формираат парови со соодветни карактеристики на грешки, кои можеби повеќе не се одделуваат. Компонентите за мерење на волуменот се проверуваат независно од ова. Сите компоненти прво мора да бидат поврзани за склопување. Валидност на калибрација за мерачи на топлина е пет години. По истекот, потребна е повторна верификација, што бара целосна поправка. Во секторот градежни услуги, претежно се користат уреди за еднократна употреба, што е доведено во прашање од еколошки причини.

Интерфејси

Мерачите на топлина обично се опремени со електрични интерфејси. Со овие интерфејси, измерените вредности се пренесуваат на единиците за процесирање низводно. Интерфејсите на тековните мерачи на топлина се спроведуваат како приклучоци што можат да се приклучат и можат да бидат програмирани за една или повеќе измерени вредности.

контакт без потенцијал, за пренос на импулси
S0 интерфејс според DIN 43 864, за пренос на импулси
Аналогни интерфејси 0. 5 V или 4. 20 mA, за пренесување на аналогни измерени вредности
М-шина (EN 13757-2 (физички и врски на слојот)/EN 13757-3 (слој на апликација))

Во случај на без потенцијални контакти и S0 интерфејсот, струјата, врвната моќност или количината на вода обично се пренесуваат како пондериран импулс, т.е. Х. Еден пулс се пренесува на kWh или m³. Следните единици ги акумулираат импулсите и потоа генерираат вредност што може да се прикаже.

Аналогни интерфејси се користат за пренос на тековните вредности. Следниве измерени вредности се достапни за ова: моменталната моќност и моменталната брзина на проток на водата.

Интерфејсот M-Bus е сериски компјутерски интерфејс кој работи во процесот master-slave. Сите вредности запишани и генерирани во мерачот се пренесуваат во една телеграма.
