Ахен има енергија - само-направен PV систем
Содржина:
Се разбира, не можете сами да креирате фотоволтаичен систем, можете само да го инсталирате сами. Сите потребни компоненти секако мора да се купат. Искуствата со таквата инсталација се опишани подолу.
планирање

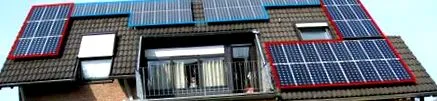

На средината на фотографијата можете да видите постар PV систем со сина граница, кој се состои од 30 монокристални 55W модули и има излез од 1,65 kWp. Инсталиран е во 1992 година како дел од програмата 1000 покриви. Следниот опис се однесува само на поновиот систем со црвена рамка со 34 монокристални 85 W модули со излез од 2,89 kWp инсталиран во 1998 година по воведувањето на надоместокот што го покрива трошокот. Покривот е свртен кон југ со поместување од 10 ° на исток. Теренот на покривот е 45 °. Има само многу малку сенки на долниот ред на модулите во пролет и рано наутро во есен.
Инсталирањето на новиот систем е создадено целосно независно од постариот систем. Откако ќе бидат избрани модулите, инсталерот идентификуваше два низа модули, секој со 17 модули што треба да се поврзат во серија. Тогаш беше утврдена локацијата на позициите на прицврстување и шините на покривот. Како кабелски канал се користеше стар оџак од горниот кат до подрумот на куќната врска, што веќе беше користено во 1-виот PV систем. Камин не се користи за греење. Двата инвертори Фрониус Миди се инсталирани во подрумот, бидејќи овде се полесно достапни и температурата е пониска отколку во неискористениот таван, висок само околу 1,2 м.
Извршување на работата
Пред сè, требаше да се инсталираат прачки за прицврстување (тип SYMON-BS изработени од нерѓосувачки челик), за што беа достапни детални инструкции за составување. За таа цел, во рафтерите беа дупчат соодветни дупки и се навртуваа куките за прицврстување.
Ако сплавовите не беа точно над олук во садовите, куката за прицврстување се помести странично со помош на основна плоча (лева фигура). Тавата над куката беше срамнета малку од долната страна со флекс, така што тавите потоа се потпреа правилно. Професионалци веројатно не вложуваат овој напор. Вертикалните шини беа поставени на куките. Самите модули беа монтирани во тројца или четири на подот директно едни до други на хоризонтални шини и жичени заедно. За каблите имаше кутии за поврзување на задниот дел од модулите, во кои каблите требаше да се вметнат во приклучоците за стегање. Во овој момент, секако треба да работите многу внимателно, бидејќи прекинот на кабелот на покривот што е откриен подоцна може да се поправи само со голем напор. Потоа, групата на модули беше обезбедена со кабли за поврзување, кои првично останаа изолирани на крајот, бидејќи напонот веднаш се појавува на каблите за поврзување при инсталирање на дневна светлина.
Инсталација
Целиот систем подоцна беше проверен и поврзан од Сотех и конечно исто така прифатен од СТАВАГ. Немаше дефекти во монтажната работа што ја спроведе самата компанија, а ниту таков дефект не се случи подоцна.
Неколку години подоцна, логер за податоци беше опремен (горе десно), кој ги собира податоците од двата ФВ системи и може да се прочита преку компјутер. Се покажа дека вредностите на двата низа на модули значително се разликуваат. Додека едното влакно дава поголема моќност кога зрачењето е слабо, втората постигнува поголема моќност кога зрачењето е големо. Не можеше да се најде причина за ова, не се должи на различните адаптации на инвертерите. Дефект на инверторот се случи во 2006 година и беше инсталиран модел за размена за 515 евра.
Што ја донесе само-работата (освен радост и разбирање на функцијата на системот)?
39,760 ДМ беа потрошени на материјал за целиот систем, додека државата Северна Рајна-Вестфалија доби 18,550 ДМ. Вредност за заштедените трошоци не може да се даде затоа што не е добиена соодветна понуда. По денешни цени, веројатно ќе заштедите 2000-2500 евра со споредлив систем. Се разбира, надоместокот за киловат час не се менува поради намалените трошоци.
