Arduino - Негативен напон од Arduino CiupaCabra

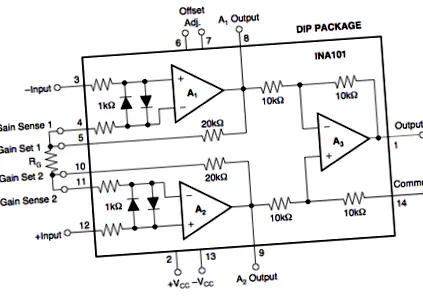

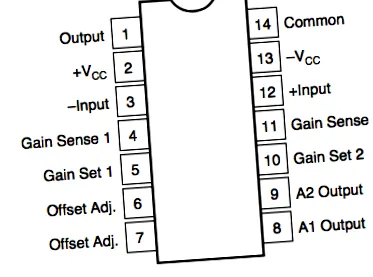

Неодамна добив INA101HP, видете ја сликата подолу. Се обидов да го користам на табла за леб. За да го вклучам засилувачот, поврзав 5V со pin + vcc, но тогаш сфатив дека навистина не добив начин како да напојувам 5V за PIN-Vcc. како е ова можно ако користам Arduino Uno како извор на напон ?


УРЕД: Врз основа на досега добиените одговори
дали би било полесно/поефтино ако земам засебна батерија од 9V со капак на батеријата од 9V и ја поврзам позицијата со заземјување и негативно-на-Vcc? дали величините + vcc и -vcc мора да бидат еквивалентни на еден оптички засилувач? Изгледа ќе треба да добијам нешто дополнително .
6 одговори
Ако ви требаат само неколку mA, наједноставно решение е да користите една пумпа за полнење како ICL7660 да создаде -5V од + 5V:

Како што можете да видите, потребни се само неколку компоненти. Оваа едноставност има цена, а тоа значи дека излезниот напон почнува да опаѓа ако го наполните за повеќе од неколку mA.
Алтернативно, можете да користите a Инвертер SMPS (напојување во режим на вклучување), како овој

што ќе овозможи поголема струја. Соодносот R1/R2 го поставува излезниот напон. Ова е наједноставната апликација за префрлување што ја знам. Меѓутоа, SMPS бара внимателен избор на компоненти и изглед на PCB за да се постигне добра ефикасност и низок EMI.
- Не се потребни напони на напојување Opamp + ve и -ve биде тие мора да бидат еднакви. Користените напони мора да бидат доволни за да обезбедат „доволен простор“ за ракување со сите сигнали.
Во засилувачот на инструментите INA101HP (лист со податоци) е наведено дека минималното дозволено напојување е +/- 5 волти, а максималното +/- 20. Во листот со податоци не се наведува колку Vout ќе се доближи до шините за напојување со потрошен материјал за +/- 5V, но со +/- Потрошувачки за 15 V Vout обично може да бидат +/- 12,5V, така што веројатно добивате 2 до 3 волти помалку на горниот и долниот дел од опсегот Vout.
Постојат голем број начини за снабдување на потрошен материјал со низок напон негативен напон.
Можете да користите "диодна пумпа" управувана од сигнал на квадратни бранови од игла на процесор.
Исто како погоре, но со свој внатрешен осцилатор. Капацитивните напојници за унапредување на напонот го прават ова, на пр., Добро познатиот ICL7660 (лист со податоци ->), но односот на зголемување (Vout/Vin) може да не ги задоволува потребите.
Самостојни верзии на функционалност 7660 - дозволете онолку етапи што разумно може да се земат предвид како резултат на повисоки стапки Vin/Vout. .
Конвертор на негативен напон ICL7660 - исклучително лесен за спроведување.

Исто така, IC-ите како двигателот MAX232 RS232 имаат вградени кондензаторски диодни пумпи и може да се користат како извори за напојување на оптички засилувачи. MAx232 лист со податоци
Ако имате на располагање + 5V, тогаш 7660 ќе ви дадат нешто помалку од -5V - под официјалните спецификации - МОAYЕ да биде работа, но маргинална. Користењето MAX232 или слична помодерна верзија ќе ви даде> +/- 8V - повеќе од доволно.
Ако имате на располагање само 3V3, вашите опции се поограничени. (Мислев дека Arduino користел снабдување со 3V3, но вие велите дека имате 5V достапни на овој или оној начин, така што не е проблем). Двата инвертер на транзистор што ги опишав ќе ја завршат работата (ќе ви требаат два). Или можете да изградите повеќестепена диодна пумпа и да добиете> +/- 5V од 3V3 или што и да е.
Вие исто така може да го користите ефтиниот, достапен и многу флексибилен (и многу стар) MC34063 (лист со податоци ->. Овие се околу 60c во 1 во Digikey и може да се користат во секоја позната топологија на smps. Не многу ефикасно според современите стандарди. Работете на 3V - 40V.

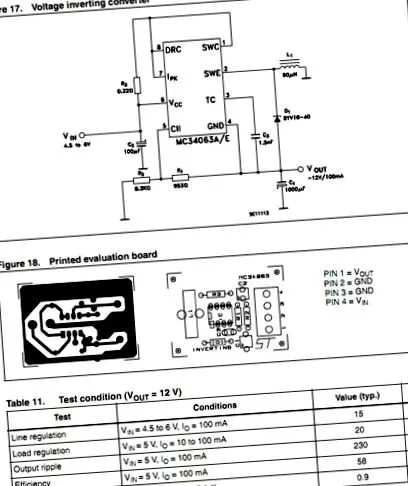

Еве еден пример за MC34063 во извор на инвертер - позитивен на негативен. +4,5 - 6V во/-12V излез, но може да се обезбеди кој било посакуван сооднос. Покрај капаците на влезниот и излезниот филтер, потребни се 3 x R, 1 x D, 1 x c и IC. Слично и за другите режими, како што е чекор.

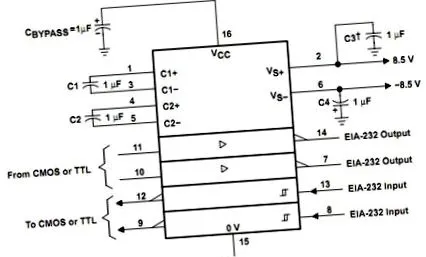

Прикажаниот MAX232 користи неколку кондензатори , но произведува негативни и позитивни тензии. Постојат многу варијанти на овој IC, вклучително и некои што користат капаци од 0,1 uF и други кои имаат внатрешни капаци. (Конвертори/двигатели на ниво на RS232 се бонус во овој случај:-)).

- Некои форми на SMPS (прекинувачко напојување) со употреба на индуктор.

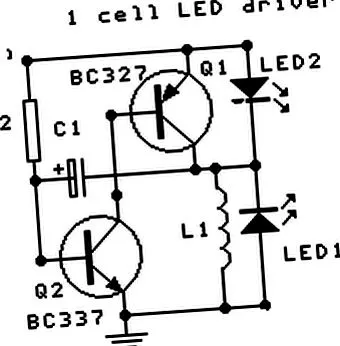

SMPS обично не е склопот на опција поради неговата сложеност. Сепак, следното коло „LD Flasher“ што го развив пред неколку години (и кое веројатно беше ко-измислено од многу други) може да понуди негативна понуда со многу малку компоненти и со ниска цена.
Како што е прикажано овде, е LED-блиц, но ако не се користи LED и е поврзана диода со колекторот Q1 (горниот дел на L1) ќе се произведе негативен напон. Ова може да биде снабдување со закажувачи, снабдување со пристрасност на ЛЦД, снабдување со снабдување со опции и сл
Како што е прикажано, Q1 колекторот се движи негативно под земјата кога Q1 се исклучува додека не се потроши енергијата во L1. Разменете ги типовите на земја и снабдување и транзистор за напојување +. Додадете диода од излезот за да ја користите како напојување со еднонасочна струја. L1 - мал индуктивен индуктор "како отпорник" во саксии или многу други - експеримент. Q1 Q2 - скоро сите "меурчиња" мали pnp & npn транзистори. C1 поларизиран само за да добие висок капацитет по големина. Може да биде на пр. Керамика ако капацитетот е доволно висок за потребите. Користете само LED2 (најдобро) или LED1 истовремено.

Константата на долго време доведува до дискретни импулси. Кратката временска константа произведува поголема фреквенција на излез. Користете отпорник помеѓу Q1b-Q2c за поголеми напони на напојување. Отпорникот во серија со C1 ќе ја продолжи должината на пулсот.
Ова коло обично е претставено со оптоварување од еден вид наместо L1 - може да биде ЛЕР (во зависност од напон или база на транзистор (дел од следниот чекор) или сијалица итн. Мојата иновација беше многу очигледна (L1) како оптоварување. Обезбедува моментален пулс во L1 кога Q1 е вклучен и кога Q1 застанува L1 "лета назад" и обезбедува потребен напон за фрлање енергија од L1 во полнеж.
