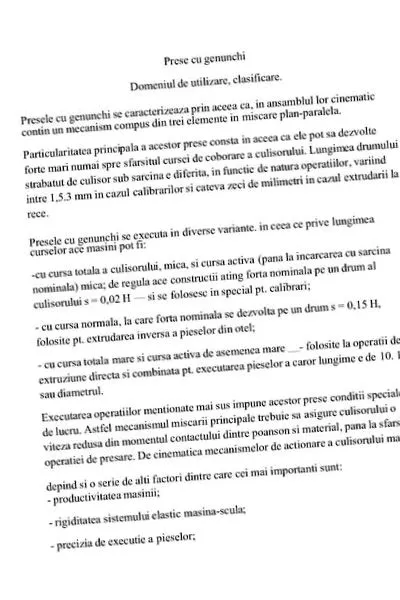

27.05.2018 Преси на колена
Област на употреба, класификација.
Пресите за колена се карактеризираат со фактот дека, во нивниот кинематички ансамбл, тие содржат механизам составен од три елементи во рамно-паралелно движење.
Главната карактеристика на овие преси е дека тие можат да се развиваат
големи сили само кон крајот на лизгачкиот удар по удолница. Должината на патот
преминал преку лизгачот под товарот е различен, во зависност од природата на работењето, различно
помеѓу 1,5,3 mm во случај на калибрации и неколку десетици милиметри во случај на истиснување кај
Преси за колена се прават во различни варијанти. во однос на должината на ударот, овие автомобили можат да бидат:
-со тотален удар на лизгачот, мал и активен удар (се дополнува со оптоварување
номинална) мала; обично овие конструкции ја достигнуваат номиналната сила на патот на
лизгач s = 0,02 H и се користат особено за калибрација;
- со нормален удар, при што номиналната сила се развива на пат s = 0,15 H,
се користи за обратен истиснување на челични делови;
- со висок вкупен мозочен удар и исто така висок активен мозочен удар
директно и комбинирано истиснување за извршување на делови чија должина е 10. 12
Извршувањето на операциите споменати погоре наметнува посебни услови на овие преси
За работа. Така, главниот механизам за движење мора да го обезбеди лизгачот o
намалена брзина од моментот на контакт помеѓу ударот и материјалот, до крајот
операција со притискање. Кинематиката на механизмите за активирање на лизгачот може
зависат од низа други фактори, од кои најважни се:
- ригидност на системот на еластична машинско-алатка;
- прецизност на извршувањето на деловите;
27.05.2018 Преси на колена

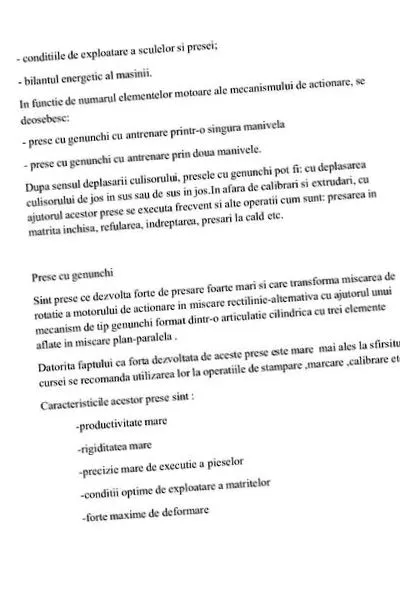

- условите за работа на алатите и печатот;
- енергетскиот биланс на автомобилот.

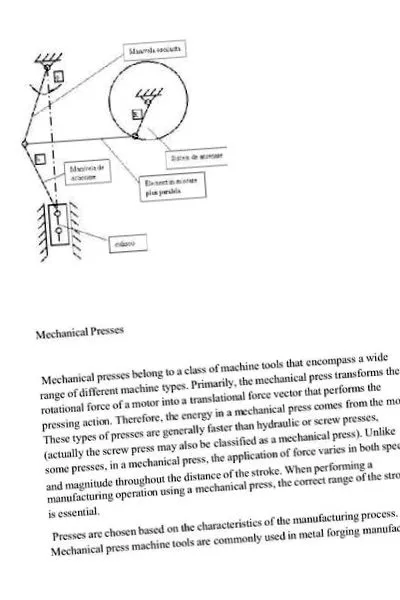

Во зависност од бројот на возни елементи на погонскиот механизам, тој е
- Преси на коленото управувано од еден чудак
- притискања на коленото управувано од два чудала.
Во зависност од насоката на движење на лизгачот, притискањата на коленото можат да бидат: со движење
лизгач од долу нагоре или од горе надолу.Покрај калибрациите и екструзиите, со
со помош на овие преси, често се вршат други операции, како што се: притискање внатре
затворена мувла, празнење, зацрвстувањето, топло притискање, итн.
Постојат преси кои развиваат многу големи сили на притисок и кои го трансформираат движењето на
ротација на погонскиот мотор во праволиниско-алтернативно движење со помош на a
механизам од типот на колено кој се состои од цилиндричен спој со три елементи
во рамно-паралелно движење .
Се должи на фактот дека силата развиена од овие преси е голема, особено на крајот
нивната употреба се препорачува за печатење, обележување, калибрација, итн .
Карактеристиките на овие преси се:
-висока прецизност на извршувањето на деловите
-оптимални услови на работа на калапите
-максимални сили на деформација
27.05.2018 Преси на колена
Механичките преси припаѓаат на класа машински алати што опфаќаат широк
опсег на различни типови машини. Првенствено, механичката преса го трансформира
ротациона сила на моторот во вектор на преведувачка сила што ја извршува
притискање на акција. Затоа, енергијата во механичко преса доаѓа од моторот.
Овие типови на преси се генерално побрзи од хидрауличните или завртките,
(всушност завртката може да се класифицира како механичка преса). За разлика од
некои преси, во механичка преса, примената на силата варира и во брзината
и големината на целото растојание на ударот. При изведување на операција за производство со употреба на механичка преса, точниот опсег на ударот
Пресите се избираат врз основа на карактеристиките на производствениот процес.
Механичките машински машини за печат обично се користат во производството на метално ковање,
27.05.2018 Преси на колена

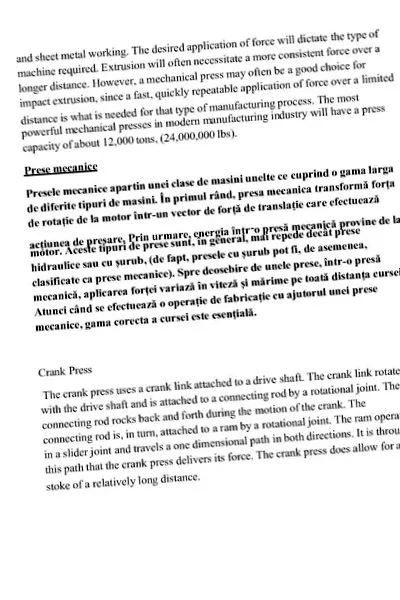

и обработка на лим. Посакуваната примена на сила ќе го диктира видот на
потребна е машина. Екструдирањето честопати е неопходна поконзистентна сила над а
поголема оддалеченост Сепак, механичката преса честопати може да биде добар избор за
екструзија на удар, бидејќи брза, брзо повторлива примена на сила над ограничената
растојанието е она што е потребно за тој вид производствен процес. Најсилните механички преси во модерната преработувачка индустрија ќе имаат преса
капацитет од околу 12 000 тони, (24 000 000 фунти).
Механичките преси припаѓаат на класа машински алати кои вклучуваат широк спектар
на различни видови автомобили. Прво, механичката преса ги трансформира ротационите сили од моторот во вектор на преведувачка сила што работи
притискање на акција. Затоа, енергијата во механичката преса доаѓа од моторот. Овие типови на преси се генерално побрзи од пресите
хидраулични или завртки, (всушност, завртските преси може да се класифицираат и како механички преси). За разлика од некои преси, во механичка преса, примената на сила варира во брзината и големината на целото растојание на ударот.При вршење на производна операција со помош на механичка преса, точниот опсег на ударот е од суштинско значење.
Притиснете за чудак користат врска за чудак прикачена на погонско вратило. Врската за чудак ротира
со погонското вратило и е прицврстен на врската за вртење со ротирачки спој. На
сврзувачки прачка карпи напред и назад за време на движењето на картерот. На
врската е, пак, прицврстена на овен со вртежен спој. Овенот работи
во лизгачки спој и поминува еднодимензионална патека во двете насоки. Тоа е преку
оваа патека што ја дава својата сила копчето за чудак. Притиснете чудак дозволува a
стек на релативно долго растојание.
27.05.2018 Преси на колена

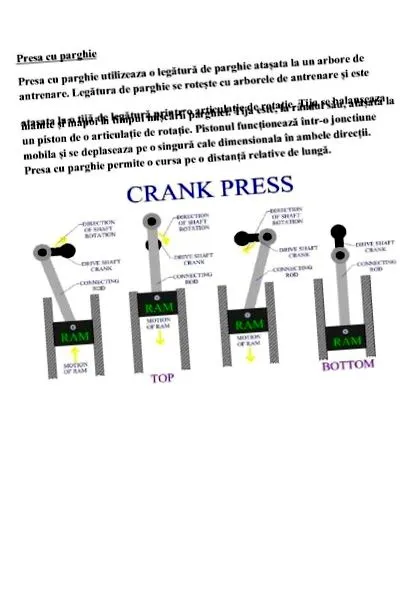

Притисничката на рачката користи прицврстување на рачката прикачена на погонското вратило. Поврзувањето на рачката се врти со погонското вратило и е
прикачен на приклучна шипка со ротирачки спој. За време на движењето на рачката, прачката се лула напред и назад. Прачката, пак, е прицврстена на клипот со ротирачки спој. Клипот работи во подвижен спој и се движи во единствена димензионална патека во двете насоки. Прес-лостот овозможува удар на релативно долго растојание.
27.05.2018 Преси на колена
Ексцентричната преса користи мотор за да управува со ексцентрична вратило, ротирајќи се во прачка за поврзување. Поврзувачката шипка го движи овенот во еден лизгачки спој
димензионално. Самата ексцентрична вратило е кружна, затоа може целосно
ротирајте во рамките на врската. Центарот на погонот не е центар на
целокупно вратило. Како што ротира моторот, центарот на погонот останува стабилен, но
се менува целокупниот центар на вратилото. Ова предизвикува вратило да ја смени позицијата,
обезбедување на движење. Вистинскиот принцип на ексцентричен печат е многу сличен на
Ексцентричната преса користи ексцентричен мотор за возење
ексцентрична шахта, ротирајќи се во стеблото. Мала прачка клип во заеднички еднодимензионален слајд. Ексцентричната вратило е тркалезна, така што е можно
тркала целосно во прачката. Центарот за погон не е центар на вратилото
27.05.2018 Преси на колена
целина. При вртење на моторот, центарот на единицата останува стабилен, но апсолутниот центар на куќата се менува. Ова предизвикува вратило да ја смени позицијата, давајќи движење. Вистинскиот принцип на ексцентричен печат е многу сличен на лостот.
Решетката и притискачот на пинион директно ја испорачуваат енергијата на моторите од запчаник
поврзан со погонското вратило. Решетката е всушност тркалезна опрема со бесконечен радиус. А.
ротирачка опрема (пинион), обезбедува сила низ решетката. Ова го дава оној
димензионално, преведувачко движење посакувано кај машините за печат.
Преса за патент и клип
Решетката и притискачот се обезбедуваат моќност на моторите од запчаник
поврзано директно со погонското вратило. Решетката е всушност тркалезна опрема со бесконечни радиуси. Ротирачка опрема (пинион) ја обезбедува главната опрема. Ова дава димензионално движење, посакуваниот превод на соопштението за печатот.
27.05.2018 Преси на колена
Пресаните завртки ја користат ротационата енергија на моторот за да завртат голем шраф. Типично,
диск за триење се користи за преведување на силата од погонското вратило до главата на завртката.
Завртката турка овен со голема механичка предност. Преса за завртки се
слични на хидрауличните преси по тоа што се релативно бавни и бараат подолго
контакт со работата. Пресите со завртки се исто така слични на хидрауличните преси по тоа
тие можат да создадат постојана количина на сила при долг удар. Неколку завртка притиснете
машинските алати во модерната индустрија можат да произведат 31 000 тони (62 000 000 фунти) од
Пресаните завртки ја користат ротационата енергија на моторот за да работат со голема завртка. Обично, трик-диск се користи за трансформација на дупката од погонското вратило до главата на нејзината завртка. завртката турка
