Краток опис

Најмали димензии, висока отпорност на пожар и видлива челична површина, во комбинација со брзо склопување и одлична услуга: желби на архитекти, градители и изведувачи што можат да бидат исполнети со Geilinger-Stütze.

Развиен во Швајцарија, Geilinger-Stütze ® брзо се прошири во Германија, Австрија и Луксембург и сега е успешен во Франција, Италија, Норвешка, Русија, Словачка, Грузија, арапскиот регион, па дури и во САД биле користени.

Geilinger-Stütze opt е оптички челичен потпор, статички композитен потпор. Се состои од внатрешно цврсто челично јадро кое е централно лоцирано во надворешна челична цевка исполнета со бетон. Јадрото и јакна од цевки се доставуваат до градилиштето споени заедно како една единица. По склопувањето, празнината помеѓу цевката и челичното јадро се истура со бетон. Монтажата и полнењето не бараат никакво посебно знаење и може да се изврши ефтино од кој било градежен изведувач.

Генијална приклучок за приклучок обезбедува брзо и лесно склопување и ја претвора поддршката во едноставен модуларен систем со сите можни врски на стапалото и главата со рамни тавани, какви било бетонски и челични компоненти, наклонети потпори или гранки за претворање на потпора во V-потпори.

Geilinger-Stütze ® нуди повеќе од една предност:

Минимални димензии со многу големи оптоварувања (многу тенки потпори)
Голема отпорност на пожар од R30 до R180 без облоги за заштита од пожар
Природна, својствена, безбедна заштита од пожар, робустен, неуништлив и без одржување
Безбедно пожарно однесување без бетонирање
Ниска компресија на компресија и лажна деформација
Атрактивна, мазна и отпорна на удар челична површина со висока естетска вредност
Најдобра соодветност за бетонски градилишта (без заварување)
Брзо и лесно склопување благодарение на plug-in системот
Едноставна логистика и складирање благодарение на модуларниот систем
Висока функционалност и естетика
Одобрено од DIBt Берлин и VKF Швајцарија
Системот се обиде и тестираше стотици илјади пати

Вие го користите Geilinger-Stützen ® поволно во згради кои се хоризонтално зацврстени од бетонски јадра, wallидни панели, итн. Така што тие главно треба да носат вертикални товари. Сепак, потпорите исто така можат да ги апсорбираат моментите на свиткување што се јавуваат, на пример, од ударни оптоварувања или од торзија на таванот во случај на рабни потпори.

Димензионирањето на потпорите на собна температура, како и под влијание на оган го спроведува Spannverbund Bausysteme GmbH, земајќи ја предвид интеракцијата на челичното јадро, бетонското полнење и челичната јакна.

Тенок Geilinger-Stütze ® може одлично да се комбинира со Europilz ® во катна зграда, што решава удирања без оглед на димензиите на колоната.

Вашите придобивки на прв поглед

Загарантирана отпорност на пожар, робустен и без одржување
Подобро користење на просторот благодарение на минималните димензии, во комбинација со повисоки приходи за изнајмување/продажни цени благодарение на поголемиот корисен простор, видете пример за враќање на инвестицијата
Престиж преку пријатни, тенки и репрезентативни потпори
Едноставно прицврстување на секундарни елементи на обвивката на колоната

Транспарентност преку минимални димензии и дарежливи мрежи за поддршка
Мазна, чиста и отпорна на удари од челична површина
Отпорност на пожар без обложување, без обложување
Индивидуални опции за боја
Со постојани надворешни димензии, оптимално прилагодување на различни оптоварувања

Максимална носивост со минимални димензии
Ниска компресија на компресија и лажна деформација
Исполнување на прописите за заштита од пожар + безбедно однесување на пожар без бетонирање
Одобренија за градежен инспекторат од DIBt Berlin и VKF Switzerland
Бесплатни совети
Решение на врските со колоната
Одлична услуга

Едноставно склопување без работа за заварување
Без кофражни колони, без засилување на колони
Брз напредок во градежништвото
Димензионална точност
Одлична услуга

Придонес за минимизирање на еколошкиот траг преку минимални димензии
Придонес кон флексибилноста на користењето на зградата, вклучително и веројатноста дека зградата нема да биде срушена доколку се користи подоцна. Ова се постигнува преку дарежлива мрежа за поддршка со неколку силно нагласени потпори, кои, како што поддржува Geilinger have, имаат минимални димензии.
Експлоатација на минимални ресурси преку европски рециклиран челик

Начин на дејствување

Geilinger-Stütze ® делува како композитен потпор кога е исполнет со бетон. Товарот на колоната се носи на идеален начин од сите 3 компоненти челична цевка, бетон и челично јадро. Во случај на пожар, надворешната челична јакна спречува лупење на бетонските слоеви и со тоа се спречува масивно продирање на топлина. Челичното јадро, кое е најдалеку оддалечено од пожарот во средината на пресекот, останува оптимално заштитено како главен носечки елемент од околниот бетонски прстен. Ова овозможува големи оптоварувања дури и во случај на пожар.

Област за апликација

Geilinger-Stütze ® нуди елегантна и противпожарна виткост со големи оптоварувања. Со цел да се постигне оваа виткост, материјалот со мала цврстина (поевтин бетон) се заменува со материјал со висока цврстина (поскап челик). Иако потпорите се поскапи од армирано-бетонските потпори, тие се барани во многу случаи кога витката е важна и вредна.

Освен естетски бараните конструкции, каде што престижот, претставникот, робусноста и елеганцијата на витката потпора со мазна, елегантна челична површина играат голема улога, постојат и апликации каде што виткоста се исплатува во пракса, само помислете на згради, каде што добивката во употребливиот простор е во преден план и рентабилност (враќање на инвестицијата) се постигнува многу брзо кога се користат поскапи, тенки потпори, видете пример за враќање на инвестицијата

Главните области на примена на Geilinger-Stützen generally се генерално згради или градежни области со средно и големо оптоварување, каде што се бара тенка или брзина во процесот на градење или треба да се исполнат естетските барања, особено:

Претставнички влезни области, фоаје
Канцелариски и административни згради
Згради со стаклени фасади
Комерцијални згради, хотели
Конструкции од горниот капак (минимизирање на дупнатини)
Болници
Зграда за складирање, зграда за производство
Подземни гаражи и катни паркинзи
Центри за обука, училишта
Аеродромски терминали, железнички станици

Се претпоставува дека зградите се зацврстуваат хоризонтално со бетонски јадра, wallидни панели или ветерни загради, така што потпорите главно треба да носат нормални сили.

Пример за враќање на инвестицијата

Поддршка на гејлингер x 400x40 0 mm во споредба со конвенционалната армирано-бетонска поддршка 800x800 mm за истото оптоварување: Директно добивање на корисна површина 0,48m 2 .

Со претпоставена цена за изнајмување од 500 €/m 2 p.a., може да се амортизираат 240 € дополнителни трошоци по колона годишно или 1.200 € за 5 години или 4.800 € за 20 години.

По продажна цена од 10.000 €/м 2, 4.800 € дополнителни трошоци по колона се враќаат поради нивната виткост.

Очигледно е дека колку се повисоки цените за изнајмување/продажба на m 2, толку е пократок периодот на амортизација за дополнителните трошоци за слабеење.

Оптимална адаптација

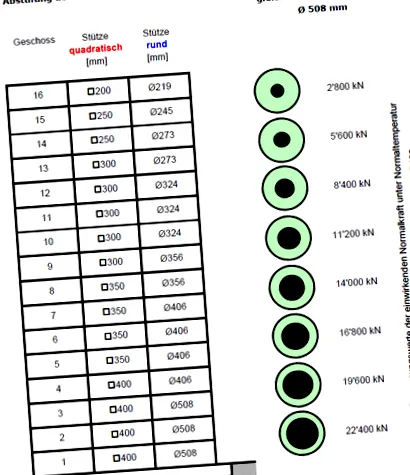

Во катните згради е можно визуелно да се прилагодат надворешните димензии на потпорите на протокот на силите. Со менување на внатрешните челични јадра, исто така е можно оптимално да се покријат различни опсези на оптоварување или должина на пауза со исти надворешни димензии.

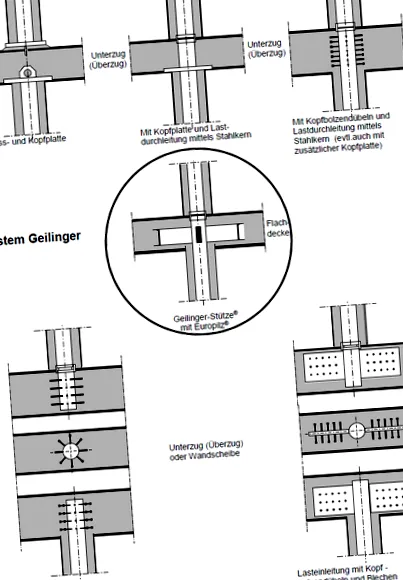

Можни врски на главата и стапалото

Воведување на оптоварување или пренос на товар за греди и wallsидови

За пресметување

Пресметката на Geilinger-Stütze ® се врши во согласност со нашето одобрение за општиот градежен инспекторат Z-26.3-60 засновано врз еврокодот 4 (EN 1994-1-1 или EN 1994-1-2). Отпорноста на носењето при нормална температура (студена состојба) се одредува со употреба на прецизен, нелинеарен метод за пресметување (општ метод на дизајнирање), во кој се земаат предвид внатрешниот напон и дистрибуцијата на јачината на принос во челичното јадро. ИСО стандардната крива на пожар се користи како основа за термички ефекти во случај на пожар. Носечката отпорност во случај на пожар (топла состојба) исто така се одредува со употреба на прецизен метод на нелинеарно пресметување (општ метод на дизајнирање), земајќи ја предвид дистрибуцијата на температурата во пресекот и влијанието на термичката експанзија (преостаната состојба на напрегање во пресекот).

Проверливата статичка пресметка на Geilinger-Stützen во студена состојба и во случај на пожар е создадена од наша страна. Поддржувачите во основа можат да бидат дизајнирани за отпорност на пожар од R30 до R180 (обично R90 во нормални случаи и R120 за високи згради).

Можете да најдете прелиминарни табели за димензионирање во делот Преземања. Исто така, можете да го измерите претходно Geilinger-Stützen ® со нашиот онлајн калкулатор.

Како што покажаа студиите, не е можно да се додели колона на цврсто јадро на една единствена европска линија на напрегање, бидејќи распределбата на преостанатиот напон и дистрибуцијата на точката на принос во цврстото јадро на челик имаат големо влијание врз носивоста. Покрај тоа, компактноста и големиот коефициент на пластична форма на цврсто јадро од челик значат дека, спротивно на претпоставките за поедноставениот метод на дизајнирање според EC4, значителни делови од челичното јадро често не можат воопшто да се пластифицираат. Од овие причини, колоните со цврст јадро не треба да се димензионираат според поедноставениот метод, туку според општиот метод заедно со одобрение за општ градежен инспекторат.
